Eindexamen natuurkunde vwo 2002, tijdvak 2 (natuurkunde 1)

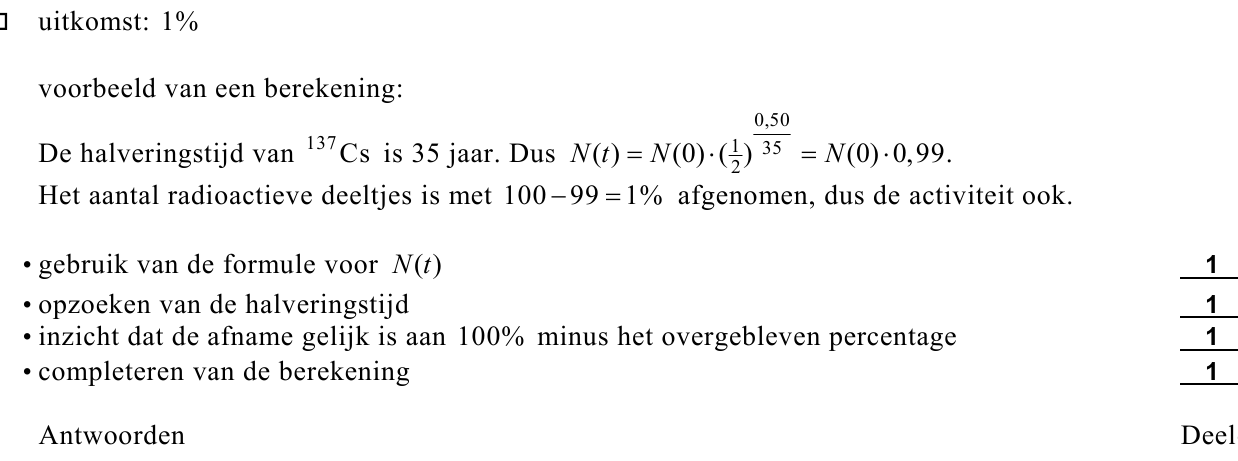

andere het radioactieve 137 Cs. → Geef de vervalreactie van 137 Cs. Lees het artikel. artikel Duiven rond opwerkingsfabriek blijken sterk radioactief besmet Duiven rond de Engelse opwerkings- fabriek voor nucleair afval in Sellafield zijn sterk radioactief besmet, zo blijkt uit metingen in opdracht van Greenpeace. Volgens de milieuorganisatie moeten de dieren naar Europese normen worden beschouwd als radioactief afval. In het verenkleed, het vlees en ook in de uitwerpselen van de vogels is een Eén van de duiven wordt gedurende 6,0 maanden geobserveerd in een laboratorium.

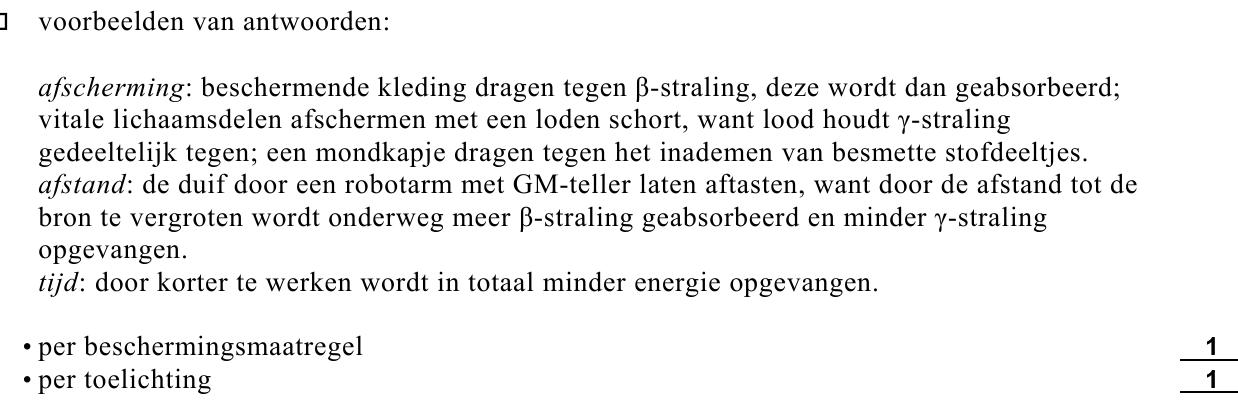

→ Noem twee maatregelen die de medewerkster zou kunnen treffen om zich tegen de straling te beschermen en geef aan op welke wijze die maatregelen bescherming bieden. We gaan ervan uit dat de laatste zin in het artikel juist is. Als we proberen met de informatie uit deze zin terug te rekenen hoe groot de activiteit op het verendek van de duif is, lukt dat niet. Er ontbreken daartoe enkele gegevens. Wél bekend zijn de halveringstijd, de toegelaten dosislimiet, de weegfactor (kwaliteitsfactor) en de energie per deeltje.

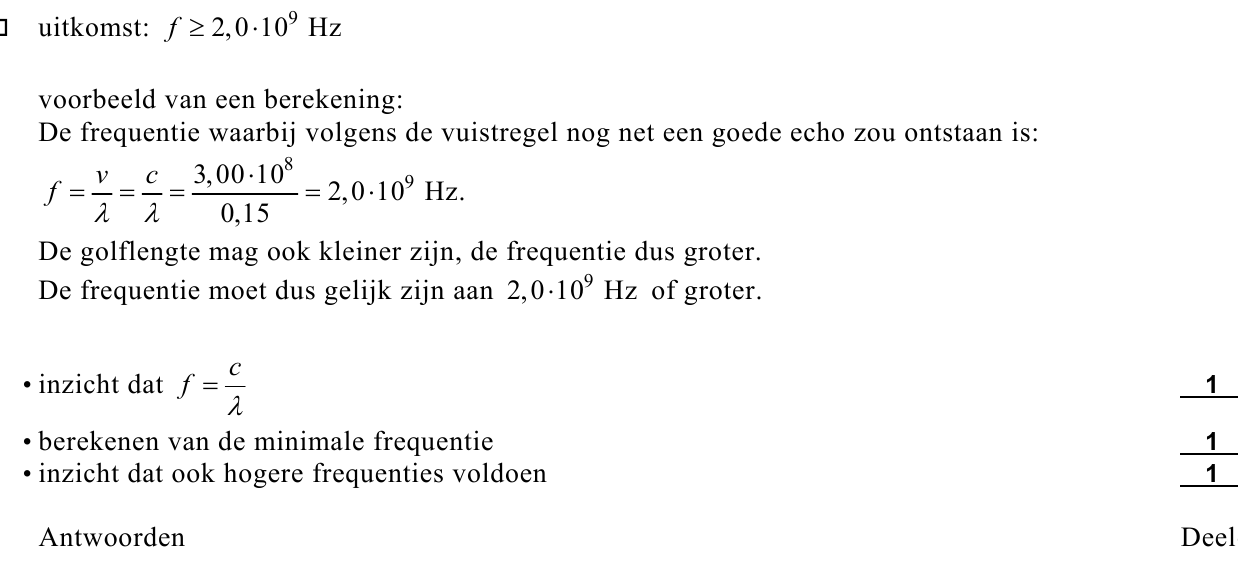

→ Bereken welke frequenties elektromagnetische golven kunnen hebben als één zo’n hagelsteen al een goed waarneembare echo moet veroorzaken. Esther onderzoekt de echo van een geluidspuls. Zij bouwt daartoe op een open grasveld de opstelling die in figuur 5 schematisch is weergegeven. L is een luidspreker die wordt gericht op een houten bord dat het geluid weerkaatst. Een decibelmeter D registreert het geluidsniveau van het weerkaatste geluid. Een isolerend scherm voorkomt dat D geluid opvangt dat rechtstreeks van L afkomstig is. figuur 5 golfstraal Eerst laat Esther de luidspreker een hoge toon voortbrengen, zodat de golflengte klein is ten opzichte van de afmetingen van het bord. In figuur 5 is de plaats getekend waar een deel van het golffront zich bevindt 7,5 ms nadat het door L is uitgezonden. Ook zijn twee golfstralen weergegeven (deze staan altijd loodrecht op de golffronten). Bij de weerkaatsing van geluid tegen het bord gelden de spiegelwetten. Figuur 5 staat vergroot op de bijlage.

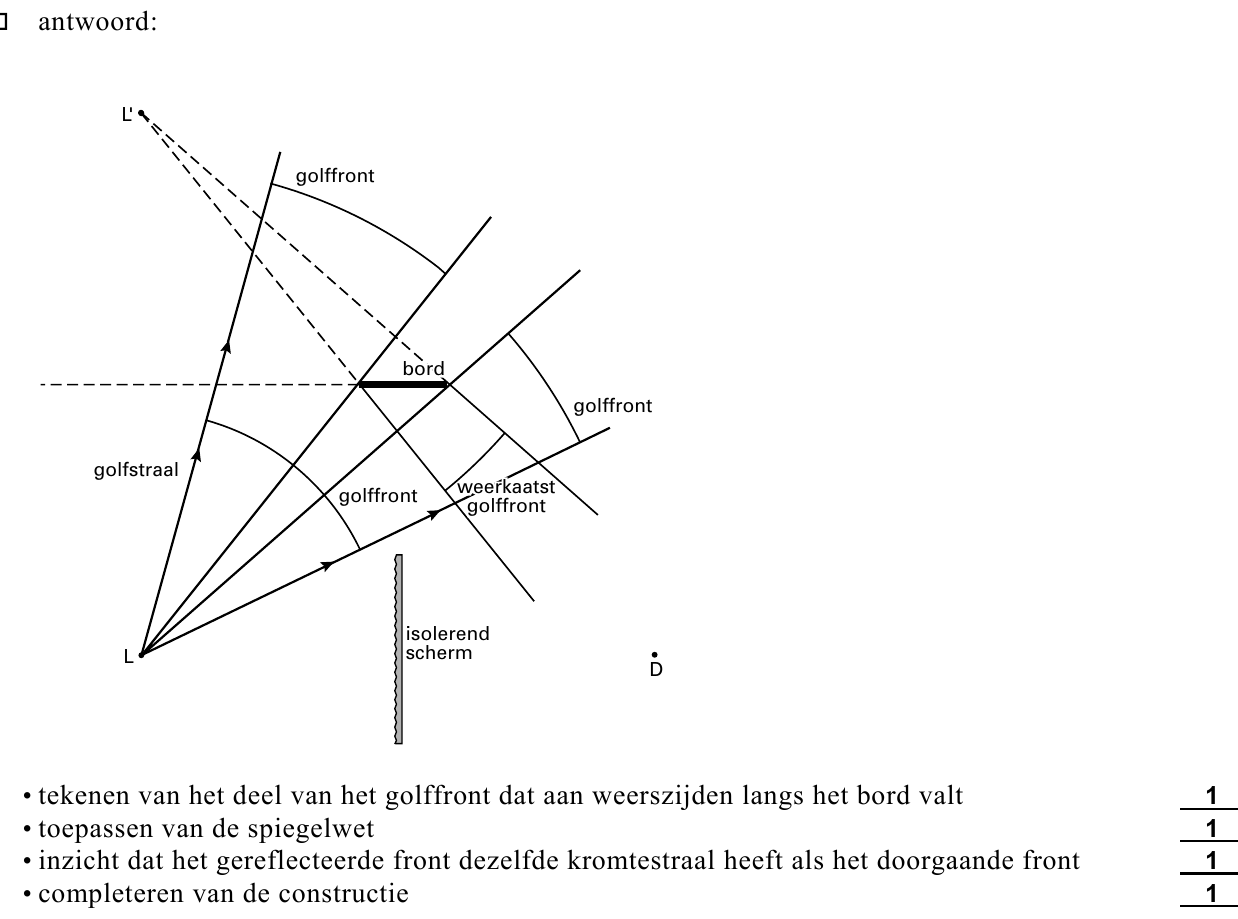

→ Construeer in de figuur op de bijlage zowel het weerkaatste als het niet-weerkaatste deel van het getekende golffront 15 ms nadat het door L is uitgezonden. Teken daartoe eerst de golfstralen die nog net langs de randen van het bord gaan. Esther stelt de volgende hypothese op. Het bord weerkaatst alle geluidsenergie die het ontvangt. Hierbij treedt het bord op als puntvormige bron met een vermogen van 3,6 10 5 W. Dit vermogen wordt gelijkmatig uitgezonden over een halve bol. De afstand van deze puntvormige bron tot D is 4,0 m.

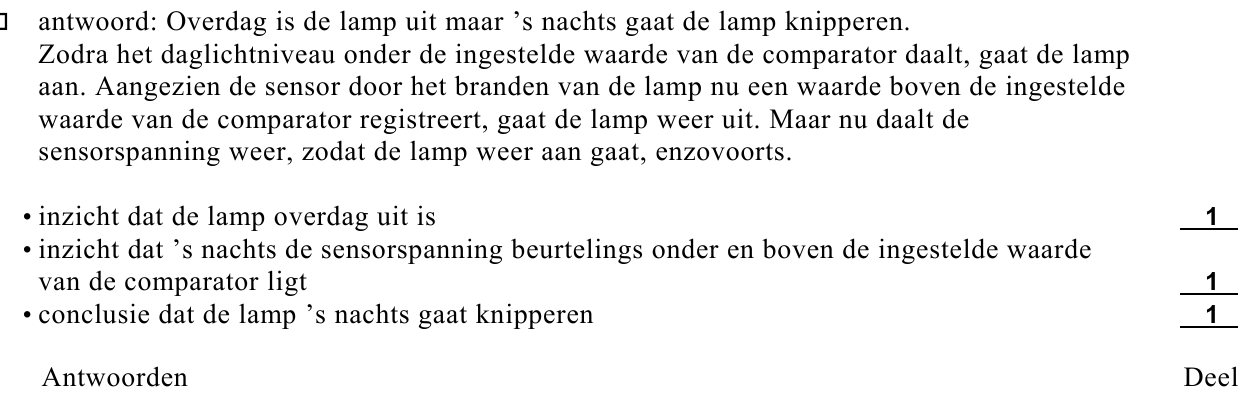

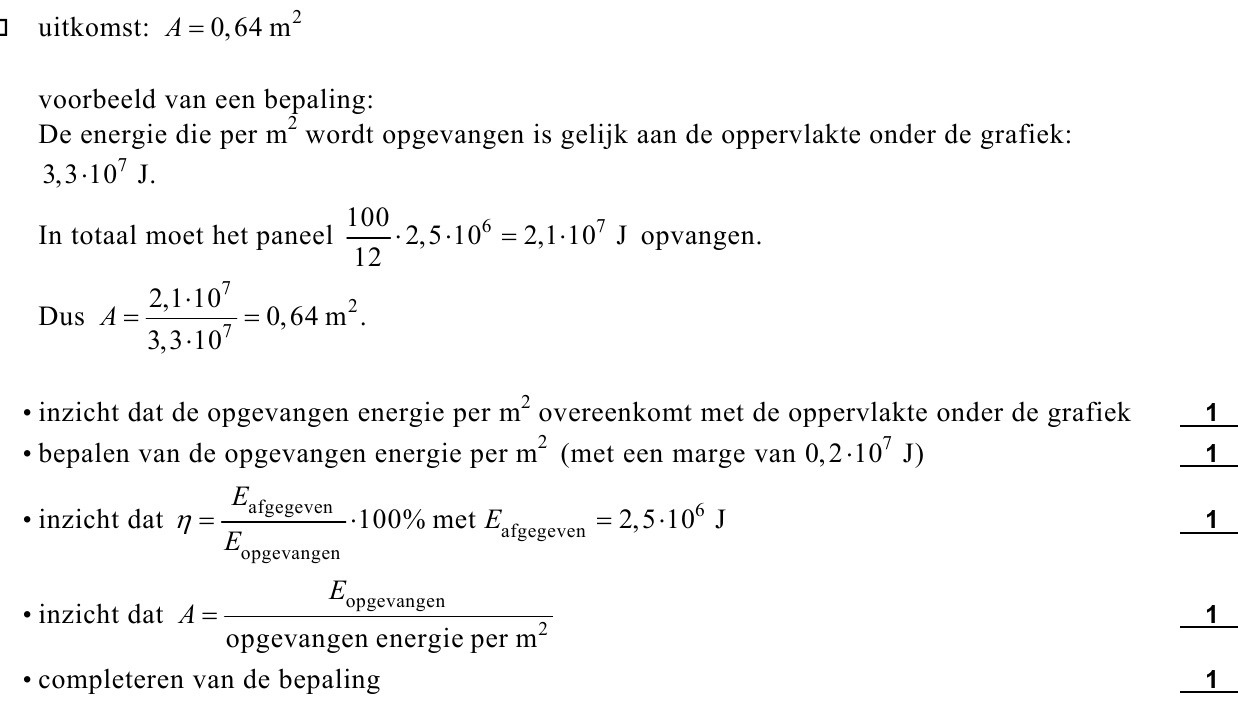

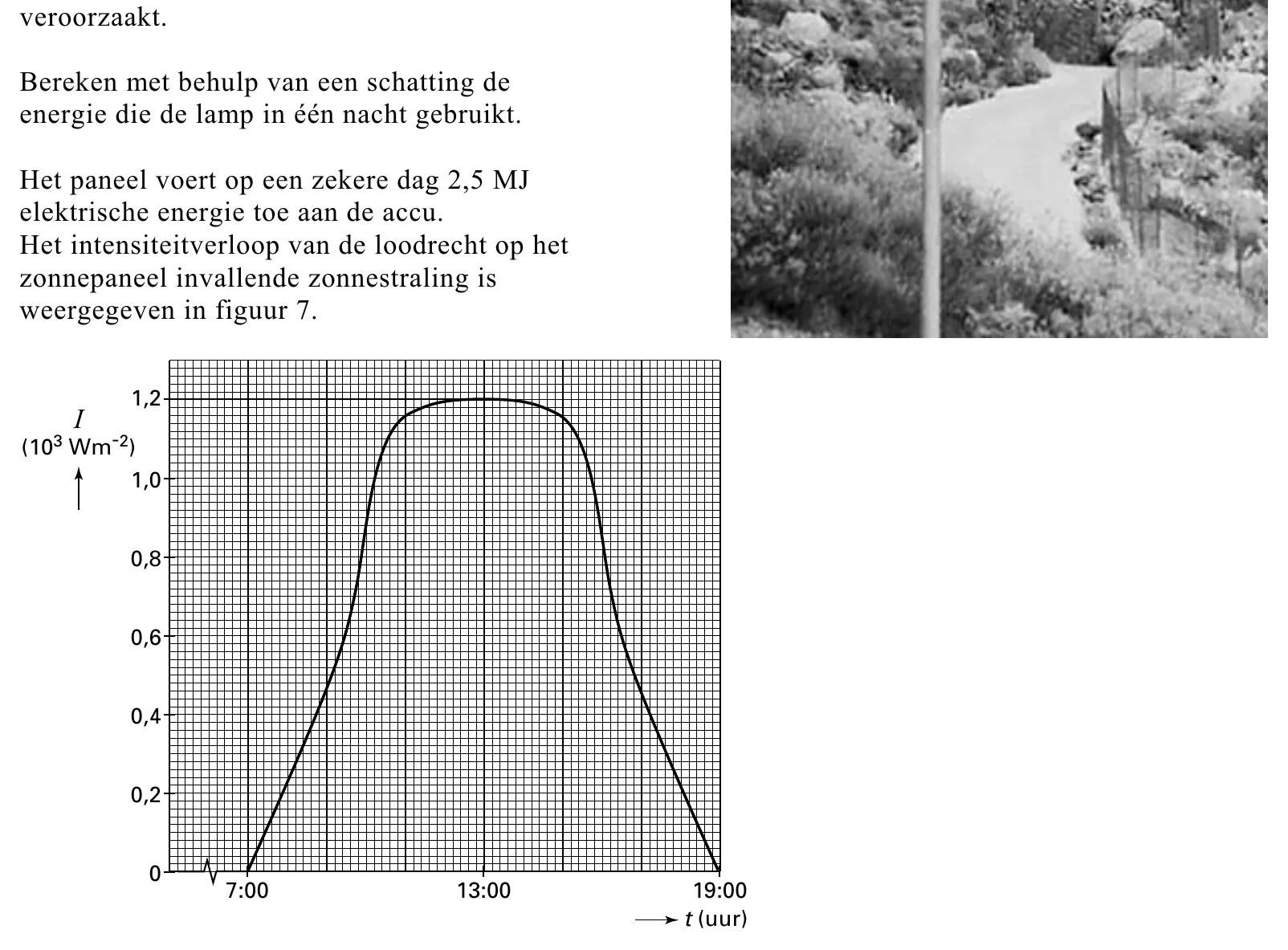

→ Bepaal de totale oppervlakte van de zonnecellen op het paneel. Een automatisch systeem schakelt de lamp aan en uit. Een lichtsensor registreert daartoe de intensiteit van de zonnestraling die op het paneel valt. De sensor is zó geplaatst, dat er geen licht van de lamp op kan vallen. De sensor is verbonden met een comparator. Als er wel licht van de lamp op de sensor zou vallen, zou de uitgangsspanning van de sensor groter zijn dan de ingestelde waarde van de comparator.

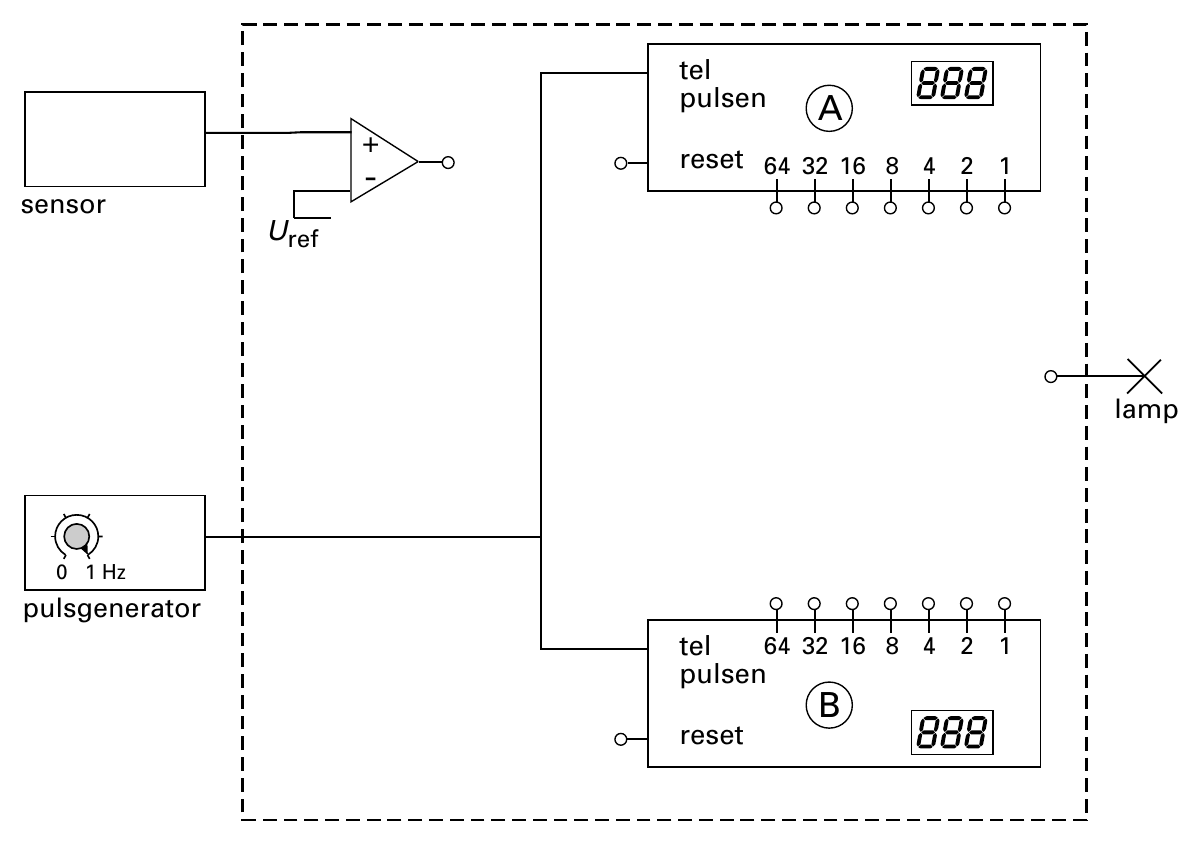

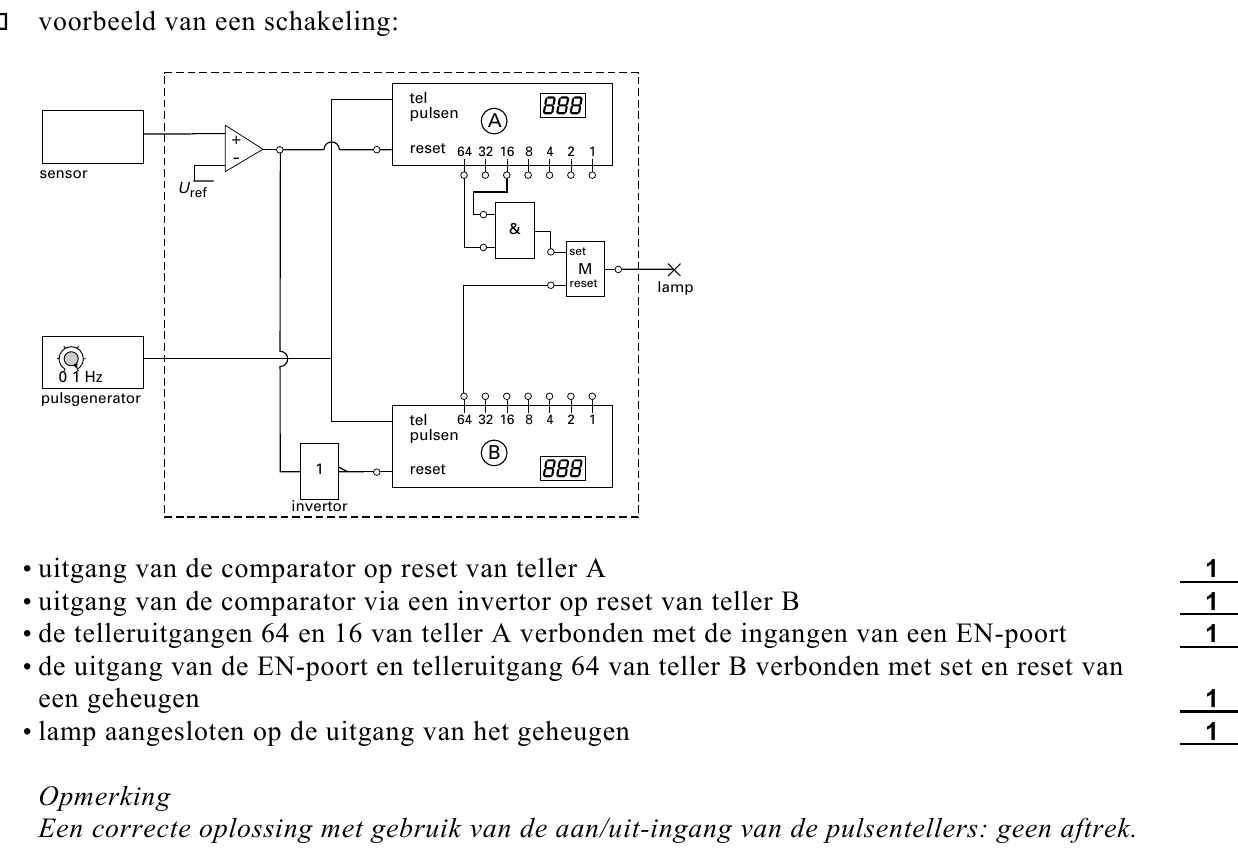

Een deel van het automatische systeem is weergegeven in figuur 8. figuur 8 De pulsgenerator is ingesteld op 1,00 Hz. Zodra het uitgangssignaal van de sensor 80 s aaneengesloten onder de ingestelde waarde van de comparator blijft, gaat de lamp aan. Zodra het signaal 64 s aaneengesloten boven deze waarde blijft, gaat de lamp uit. De aan/uit-ingangen van beide pulsentellers A en B worden niet gebruikt en zijn voortdurend hoog. Figuur 8 staat ook op de bijlage.
