Eindexamen natuurkunde vwo 2002 tijdvak 1 (natuurkunde 1,2)

opgave 1Opgave 1 Ralph en Norton

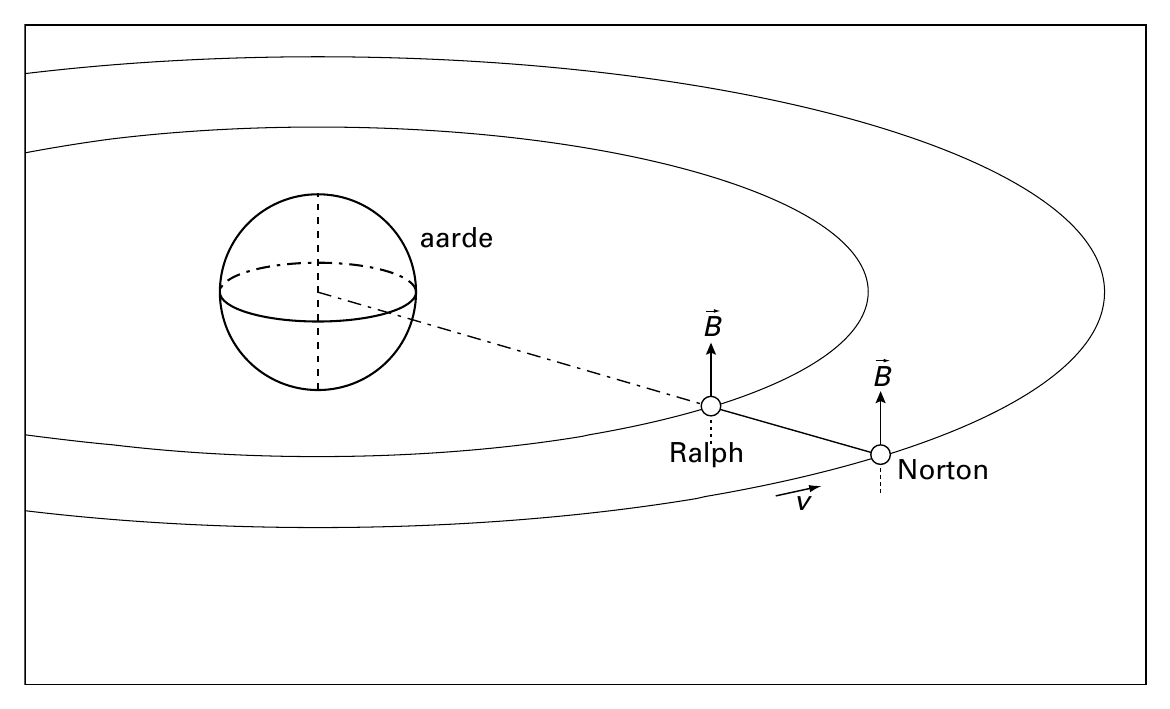

Lees het artikel. artikel Met een onbemande raket werden eind juni twee satellieten, Ralph en Norton, op 1000 kilometer hoogte in een baan om de aarde gebracht. Ze zijn door een 4,0 kilometer lange draad geleidend met elkaar verbonden. In de toekomst hoopt men elektriciteit op te wekken door de grote snelheid van zo'n lange, geleidende draad in De banen van Ralph en Norton liggen in het vlak van de evenaar. In figuur 1 is de afstand tussen de satellieten overdreven groot weergegeven. figuur 1 De baansnelheid van Ralph is 7,4 10 3 ms 1 .

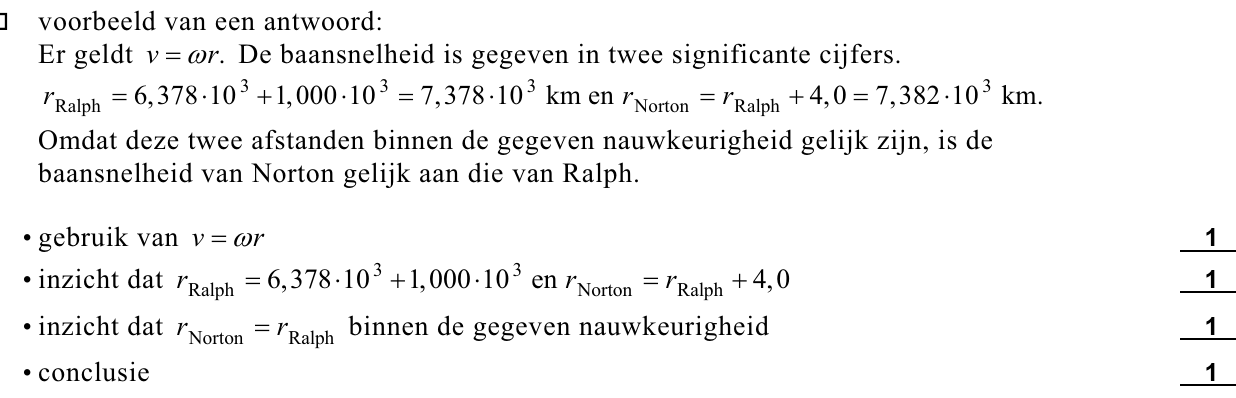

→ Toon aan dat de baansnelheid van Norton binnen de hier gegeven nauwkeurigheid gelijk is aan die van Ralph. De draad tussen de twee satellieten bestaat uit sterke kunststof met een dunne koperdraad als kern. De magnetische inductie B van het magnetische veld van de aarde staat loodrecht op het vlak van de evenaar (zie figuur 1).

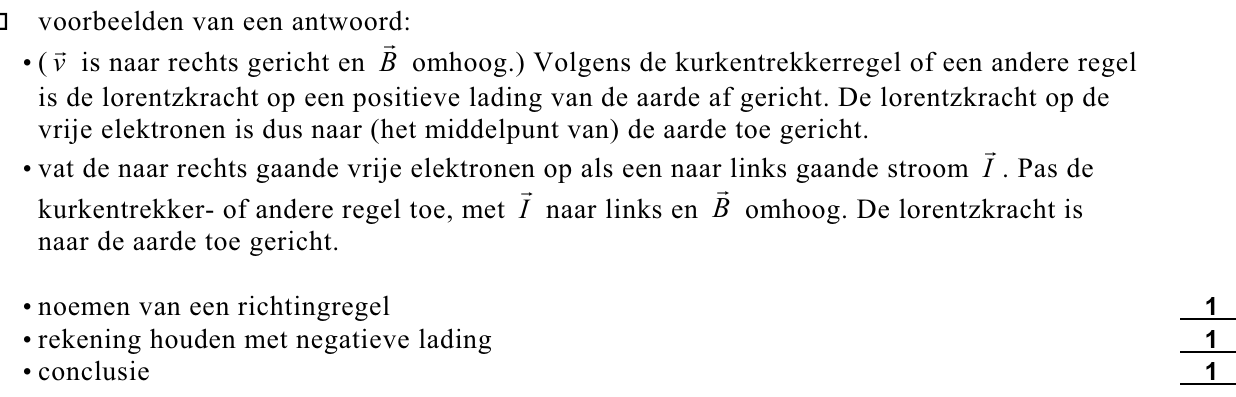

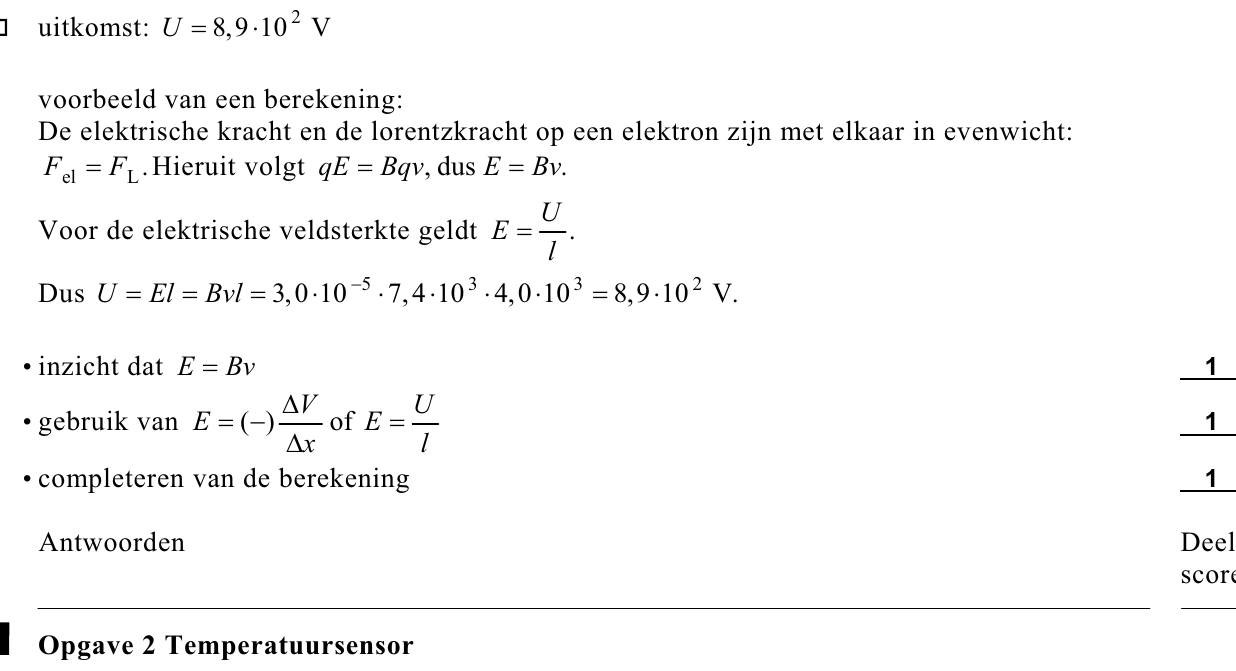

→ Beredeneer welke richting de lorentzkracht heeft op de vrije elektronen in de koperdraad. Ten gevolge van de lorentzkracht verschuiven de vrije elektronen in de draad ten opzichte van het metaalrooster. Hierdoor ontstaat een elektrisch veld. Door dit elektrische veld ondervinden de elektronen behalve de lorentzkracht ook een elektrische kracht. Deze twee krachten zijn met elkaar in evenwicht. De grootte van B is gelijk aan 3,0 10 5 T.

opgave 2Opgave 2 Temperatuursensor

Een temperatuursensor heeft drie aansluitingen. Aan elke aansluiting is een aansluitdraad met een andere kleur bevestigd. Zie figuur 2. In de sensor bevinden zich een figuur 2 temperatuurafhankelijke en een temperatuuronafhankelijke weerstand. Zie figuur 3. Er wordt een meetplan opgesteld voor een eenvoudig experiment. Het experiment moet figuur 3 twee vragen beantwoorden: • Tussen welke twee aansluitdraden bevindt zich de temperatuurafhankelijke weerstand? • Is de temperatuurafhankelijke weerstand een NTC-weerstand? Je hebt de beschikking over een batterij, een

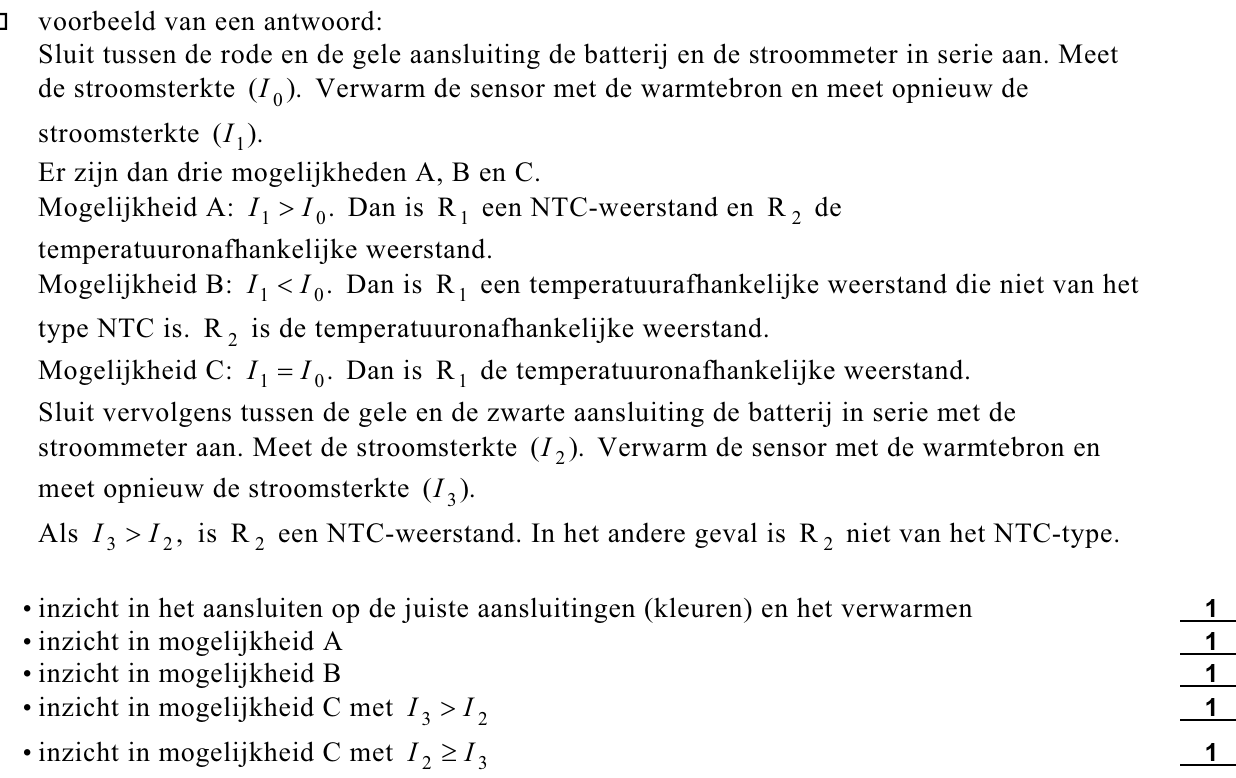

stroommeter, een warmtebron en aansluitdraden. → Beschrijf voor het meetplan: • welke metingen je achtereenvolgens moet doen; • welke schakelingen je daarbij moet gebruiken; figuur 4 • hoe je op basis van de meetresultaten de twee vragen kunt beantwoorden. De waarden van de weerstanden van de temperatuursensor worden nauwkeurig gemeten. R 1 heeft een waarde van 47,0 k . Van R 2 is de weerstand als functie van de temperatuur weergegeven in figuur 4. De rode draad wordt aangesloten op +5,0 V; de zwarte wordt geaard. De sensorspanning is de spanning tussen de gele en de zwarte draad.

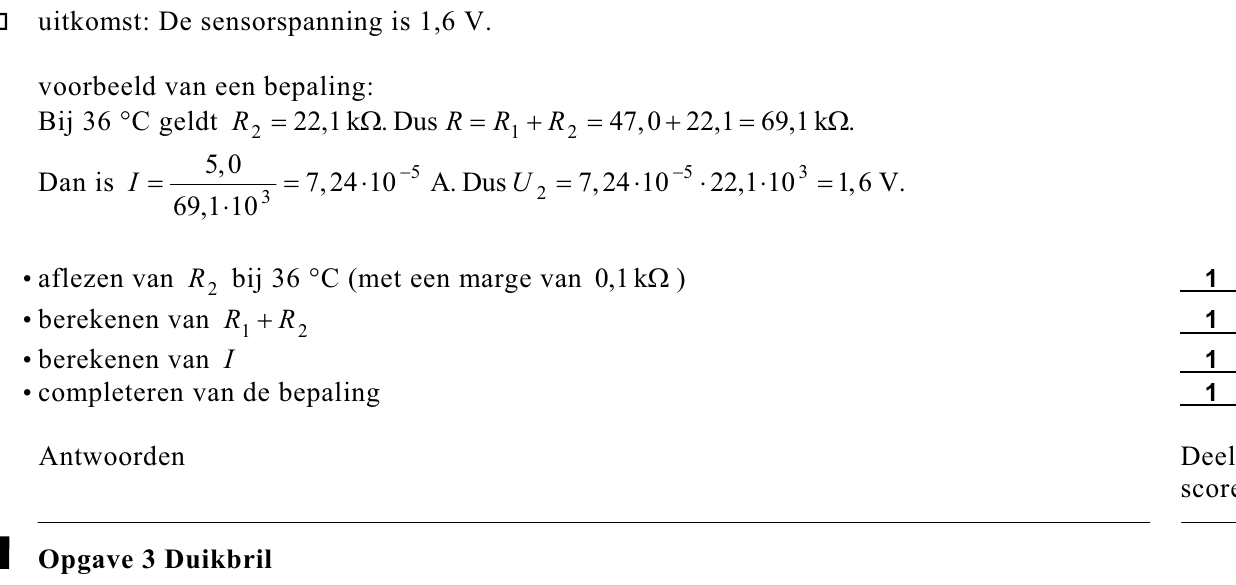

→ Bepaal de sensorspanning bij een temperatuur van 36 C.

opgave 3Opgave 3 Duikbril

Onder water kun je niet scherp zien. Dat komt doordat het hoornvlies aan de voorkant van het oog dan contact maakt met water in plaats van met lucht. De lenswerking van het oog wordt voornamelijk veroorzaakt door breking van het licht aan het bolle hoornvlies. In figuur 5 valt een blauwe lichtstraal op een oog onder water. Voor de brekingsindex n 1,2 voor de overgang van stof 1 naar stof 2 geldt: figuur 5 Hierin is n 1 de brekingsindex van stof 1 en n 2 die van stof 2. Voor de overgang van lucht naar hoornvlies is de brekingsindex voor blauw licht 1,38. Figuur 5 staat vergroot op de bijlage.

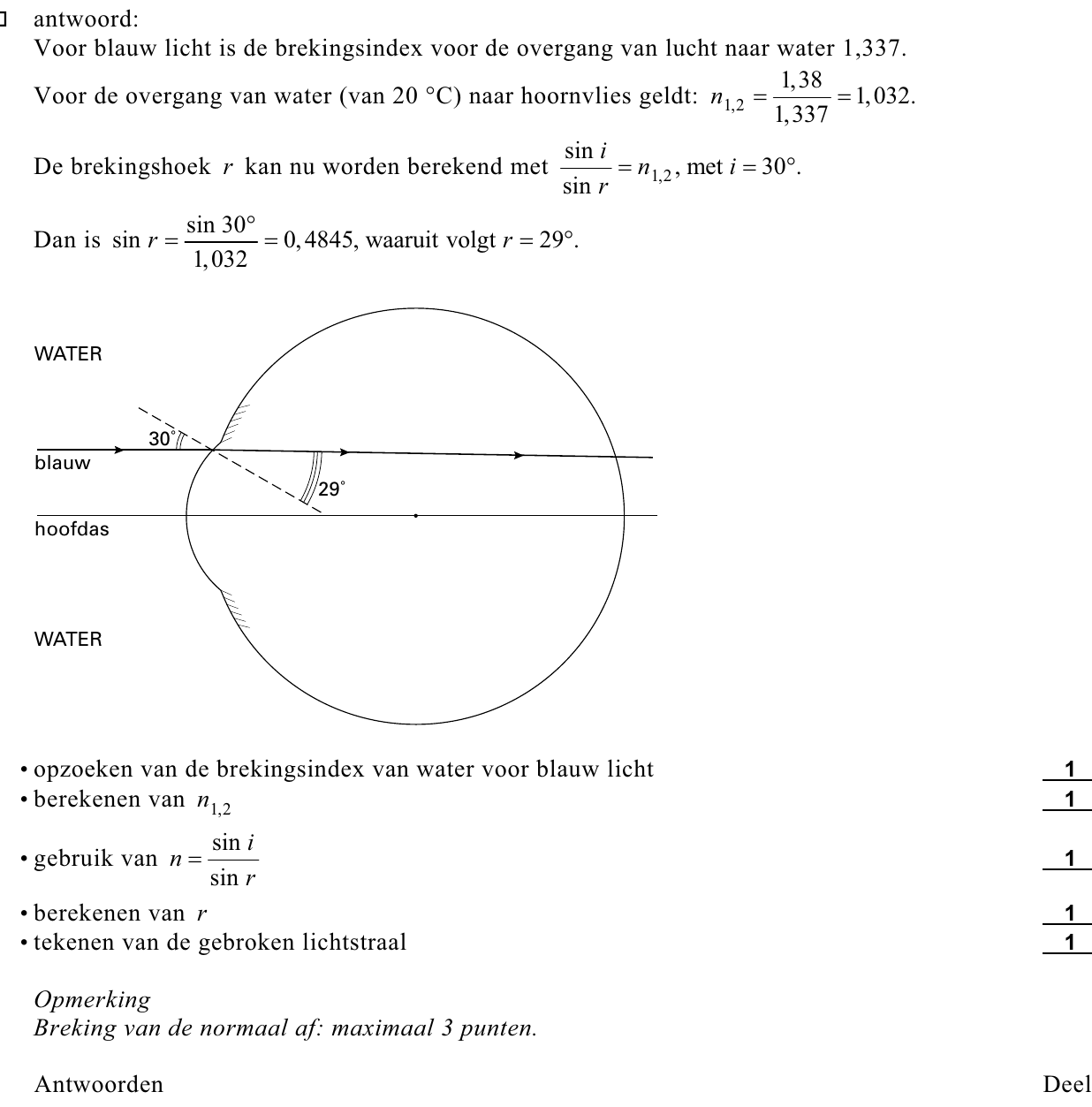

→ Teken in de figuur op de bijlage hoe de invallende blauwe lichtstraal gebroken wordt als alléén bij het hoornvlies breking plaatsvindt. Bereken daartoe eerst de brekingsindex voor blauw licht bij de overgang van water naar hoornvlies. In figuur 6 zie je een meisje dat een duikbril figuur 6 draagt. De duikbril voorkomt dat het water in contact komt met de ogen. Hierdoor kan het meisje nu onder water wel scherp zien.

In figuur 7A bekijkt het meisje een vis boven water. Deze tekening is schematisch. Er wordt een scherp beeld van de vis op het netvlies gevormd. Er is een lichtstraal getekend die de hoofdas snijdt in punt O en die door het oog niet gebroken wordt. Neem aan dat dit geldt voor alle stralen die door O gaan. Figuur 7B schetst de situatie waarin het meisje dezelfde vis op dezelfde afstand bekijkt, maar nu onder water en met duikbril. figuur 7 Figuur 7B is vergroot op de bijlage weergegeven.

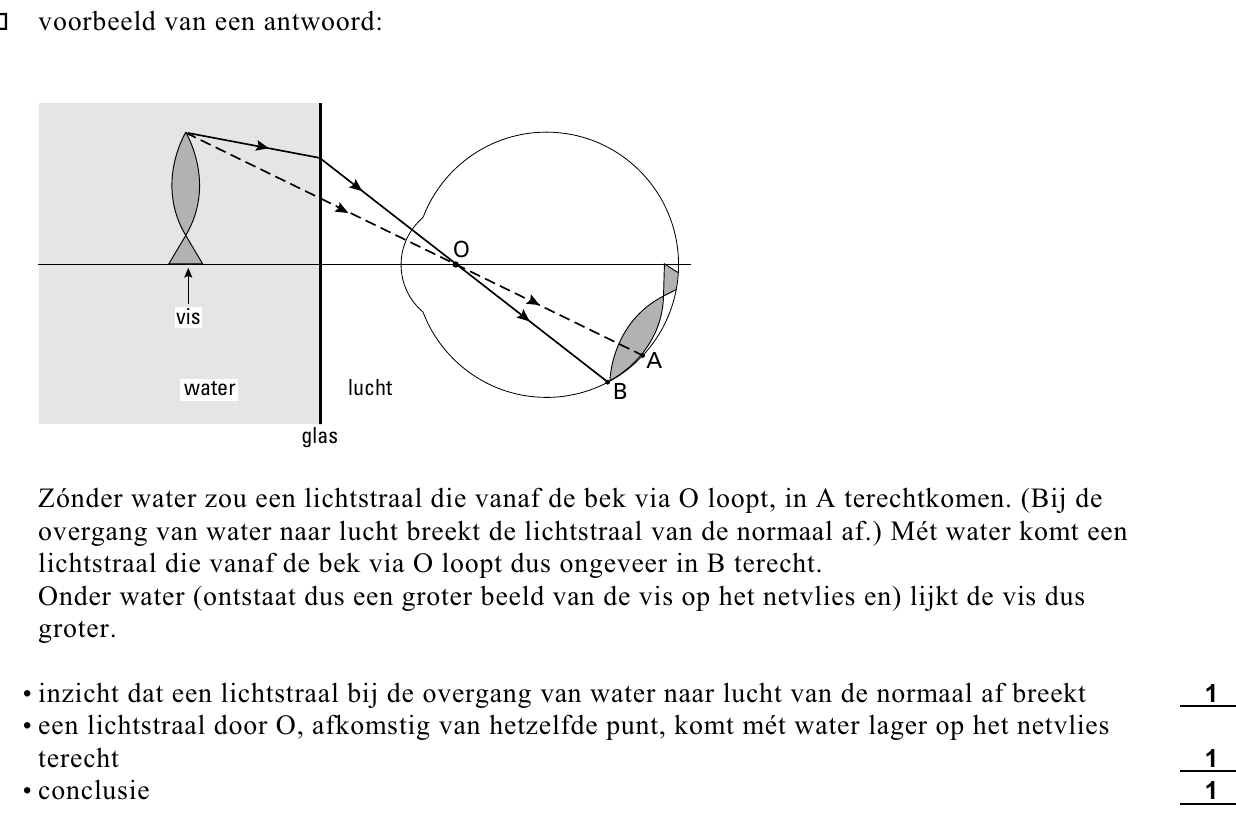

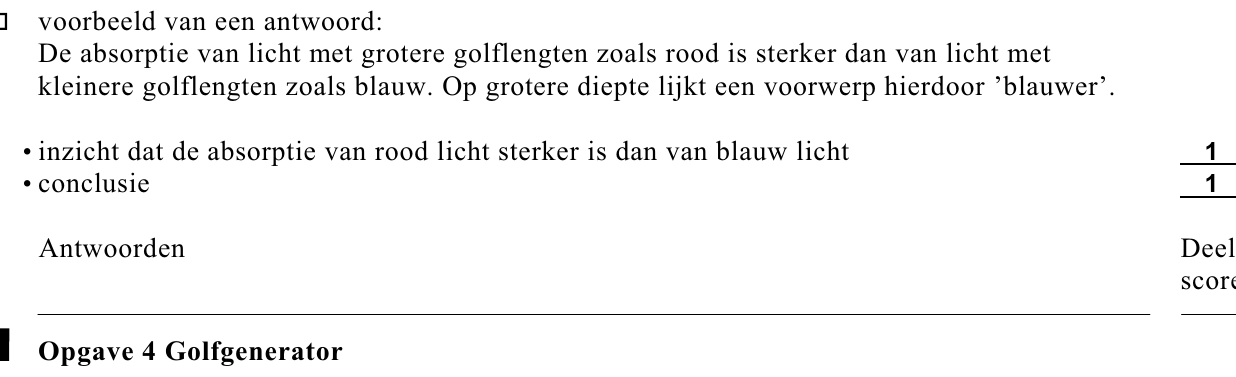

→ Leg aan de hand van een schets in de figuur op de bijlage uit of het meisje de vis nu groter of kleiner ziet dan in de situatie van figuur 7A. Door absorptie wordt het daglicht steeds zwakker als je dieper onder water komt. Dit effect blijkt afhankelijk te zijn van de golflengte van het licht: de absorptie is sterker naarmate de golflengte groter is. De kleur van een voorwerp diep onder water lijkt daardoor anders dan boven water.

opgave 4Opgave 4 Golfgenerator

Met een golfgenerator kan energie worden opgewekt uit watergolven op zee. Een

golfgenerator bestaat uit twee grote ’paddestoelen’ die op een vaste afstand van elkaar op

een verbindingsbalk zijn bevestigd. Het geheel van balk en paddestoelen is draaibaar om

een verticale as die zich midden tussen de paddestoelen bevindt en die in de zeebodem is

verankerd. Zie figuur 8 en figuur 9.

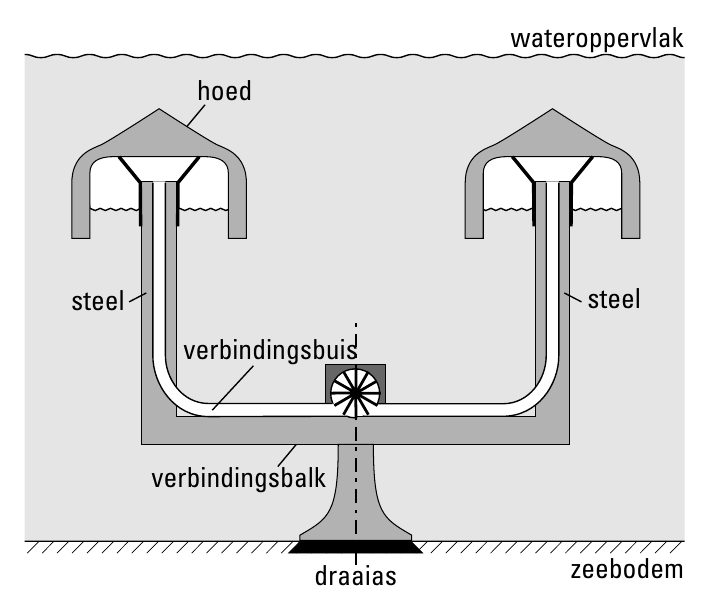

wateroppervlak hoed steel steel verbindingsbuis verbindingsbalk draaias zeebodem

figuur 8

Elke paddestoel bestaat uit een holle, betonnen ’hoed’ met een binnendiameter van 20 meter

op een ’steel’. De hoed is aan de onderkant open. Onder de hoed bevindt zich een

hoeveelheid lucht.

Ga er bij de volgende vraag van uit dat:

• figuur 8 op schaal is;

• de ruimte onder de hoed cilindervormig is;

• het volume van de steel en de verbindingsbuis verwaarloosbaar is;

• de gemiddelde luchtdruk onder de hoed gelijk is aan 2, 8 10^5

Pa;

• een mol lucht een massa heeft van 28,8 gram.

95p

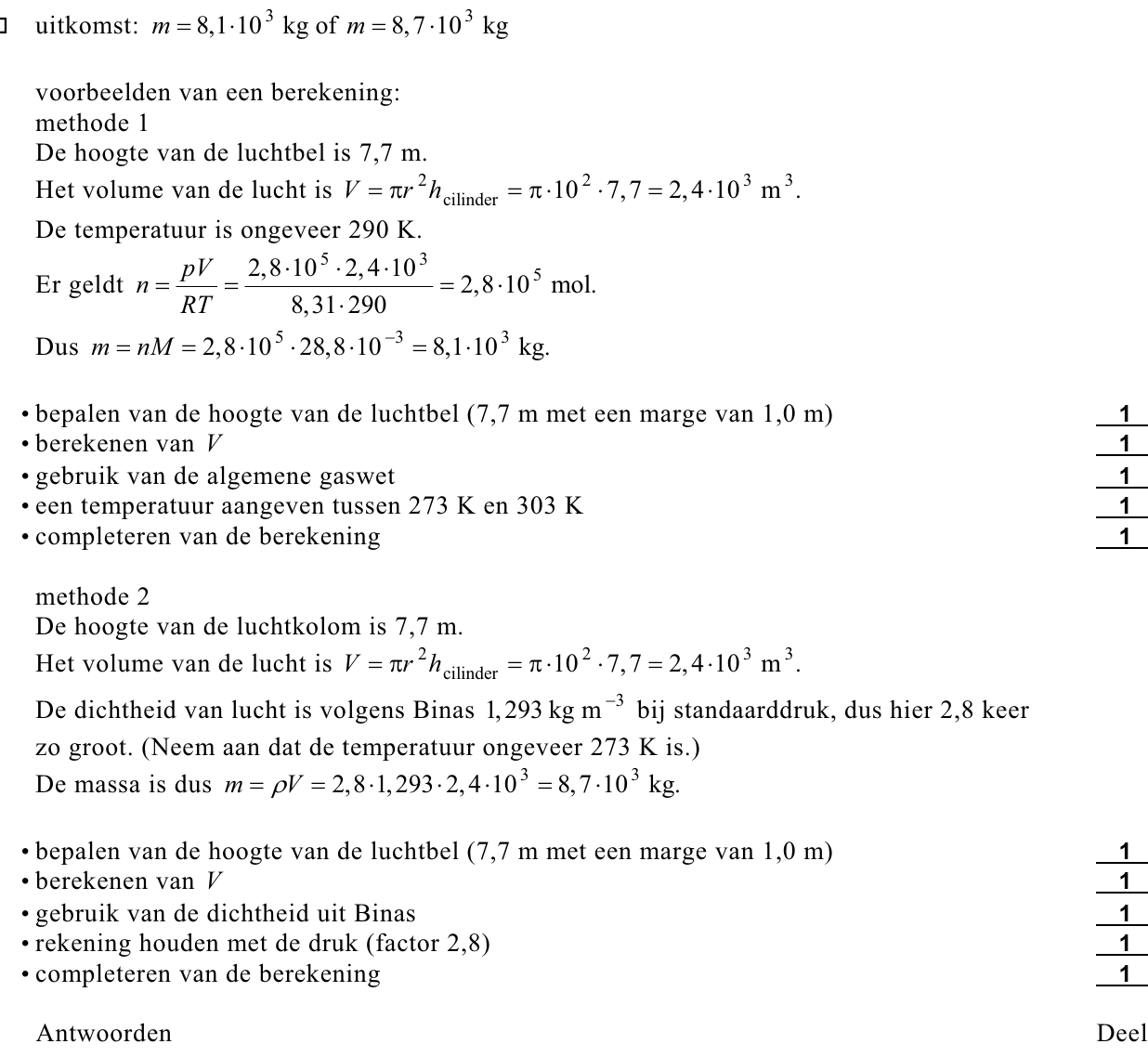

Bereken met behulp van een schatting de massa van de hoeveelheid lucht onder een hoed.

Geef aan welke waarde je toekent (schat) aan de grootheid die niet gegeven is.

Wanneer de waterhoogte boven een hoed toeneemt doordat een golftop passeert, wordt de

lucht onder de hoed samengedrukt. Zie figuur 9. Er wordt dan lucht door de verbindingsbuis

naar de andere paddestoel geperst. Door de golfbeweging van het water wordt de lucht heen

en weer gepompt. De bewegende lucht drijft een generator aan die elektriciteit opwekt.

De watergolven op zee kunnen in goede benadering beschreven worden als lopende golven.

In figuur 10 is een bovenaanzicht gegeven van het golfpatroon.

In het golfpatroon zijn op dezelfde schaal de

verbindingsbalk en de hoeden van de

voortplantings-

_figuur10 golftop golftop golftop

103p

golfgenerator weergegeven.

De verbindingsbalk staat hier loodrecht op de

voortplantingsrichting van de golven.

Figuur 10 staat vergroot op de bijlage.

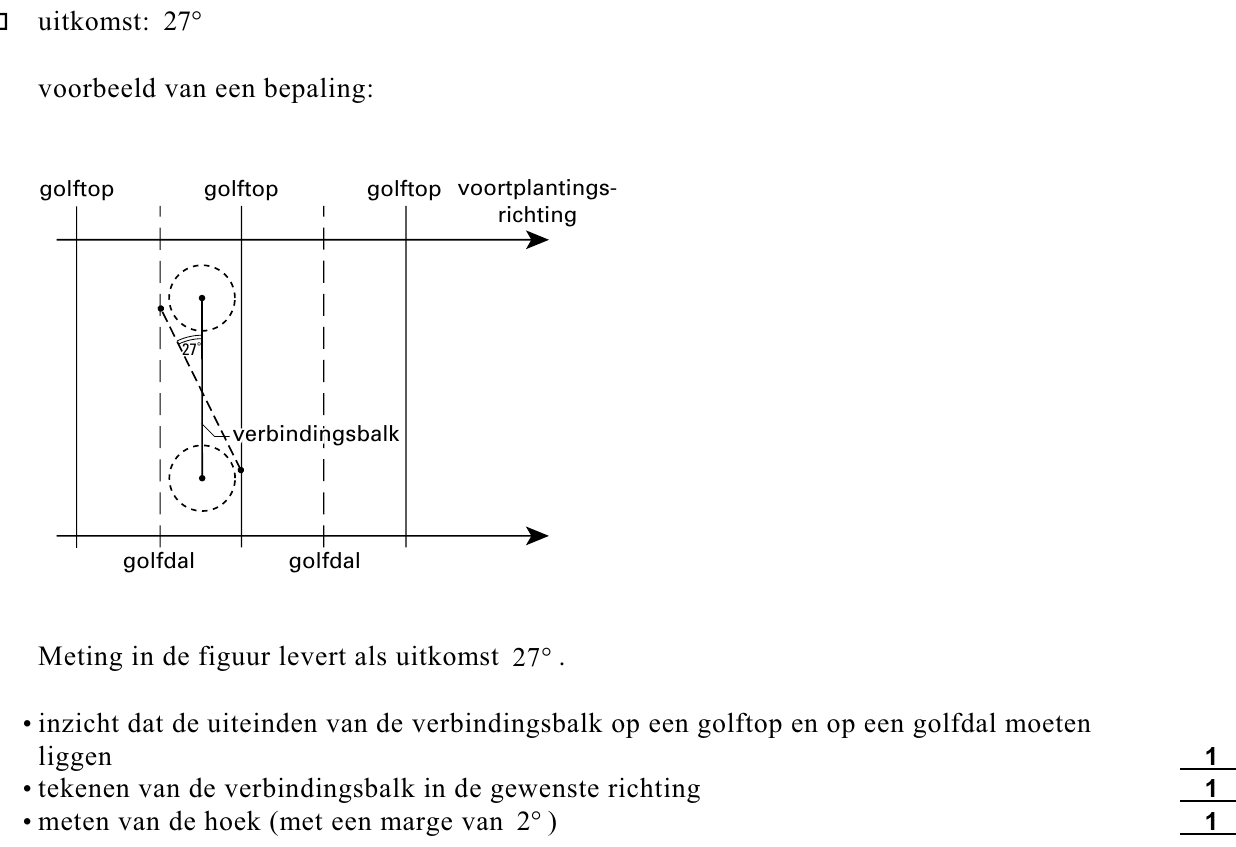

Bepaal de hoek waarover de golfgenerator

gedraaid moet worden om een maximale

energieopbrengst te krijgen. Teken daartoe in

de figuur op de bijlage de verbindingsbalk

van de golfgenerator in het golfpatroon, op

schaal en in de juiste richting.

richting vveerrbbiinnddiinnggssbbaallkk golfdal golfdal

De vaste afstand tussen de middelpunten van de paddestoelen bedraagt 60 meter. Bij golven

met grote golflengtes (meer dan 120 m) is de energieopbrengst per seconde van de

golfgenerator niet erg groot.

112p

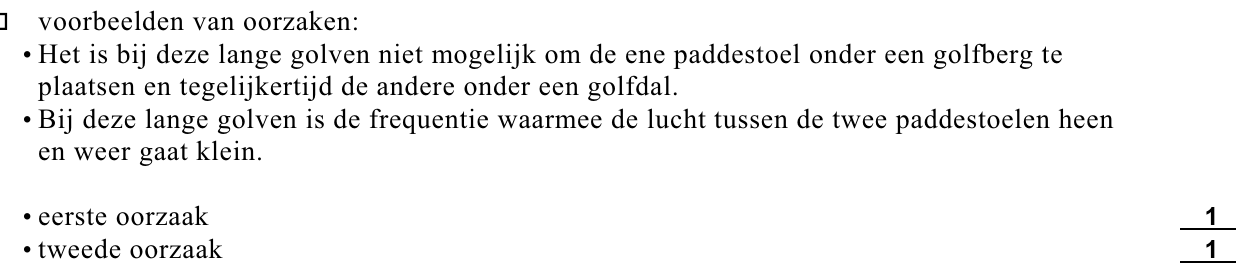

Geef daarvoor twee oorzaken.

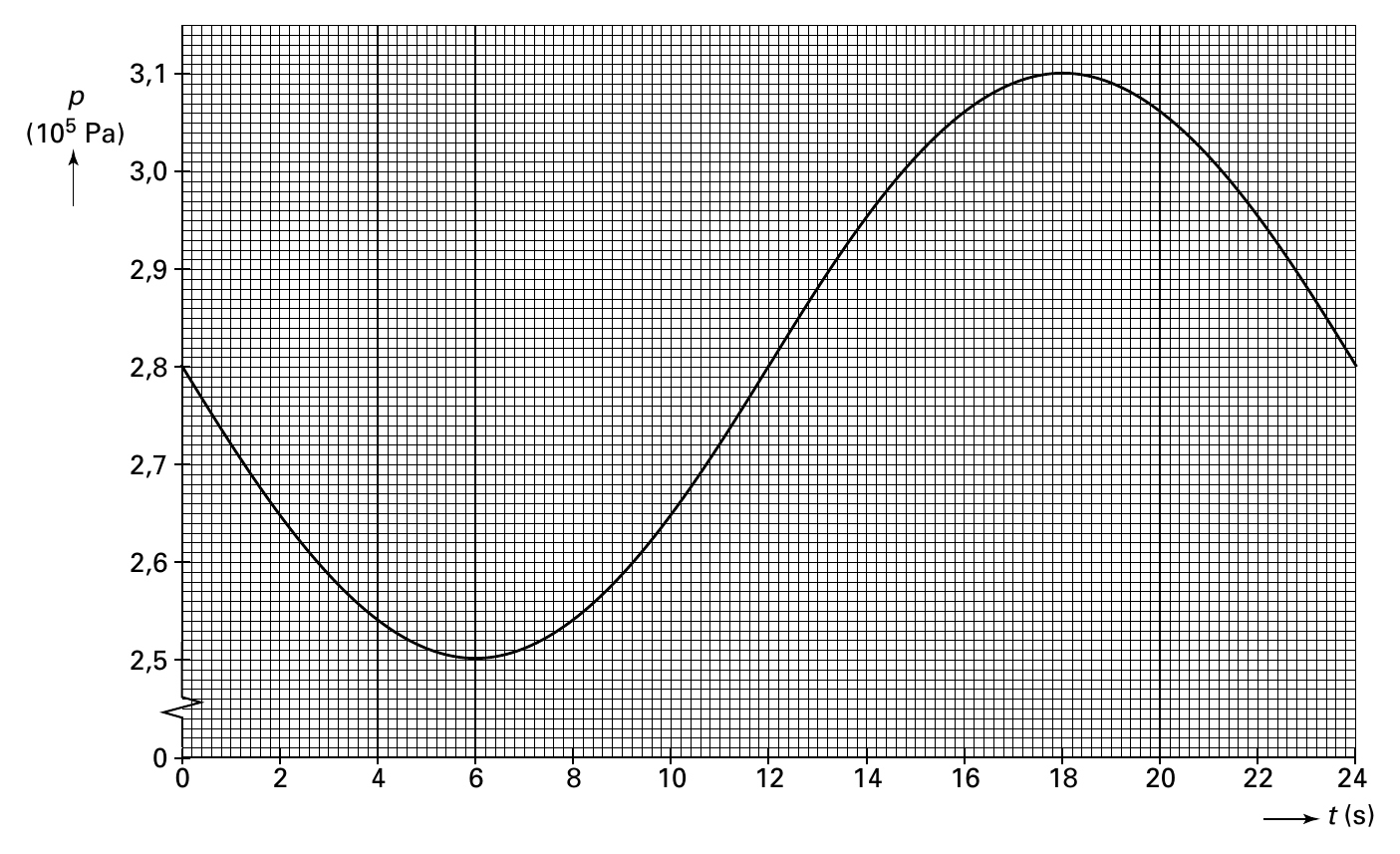

In figuur 11 is weergegeven hoe de druk p onder één van de paddestoelen varieert als

functie van de tijd t bij golven met een golflengte van 180 meter.

3,1 p (105 Pa) 3,0 2,9 2,8 2,7 2,6 2,5 0 0 2 4 6 8 10 12 14 16 18 20 22 24 t (s)

figuur 11

123p

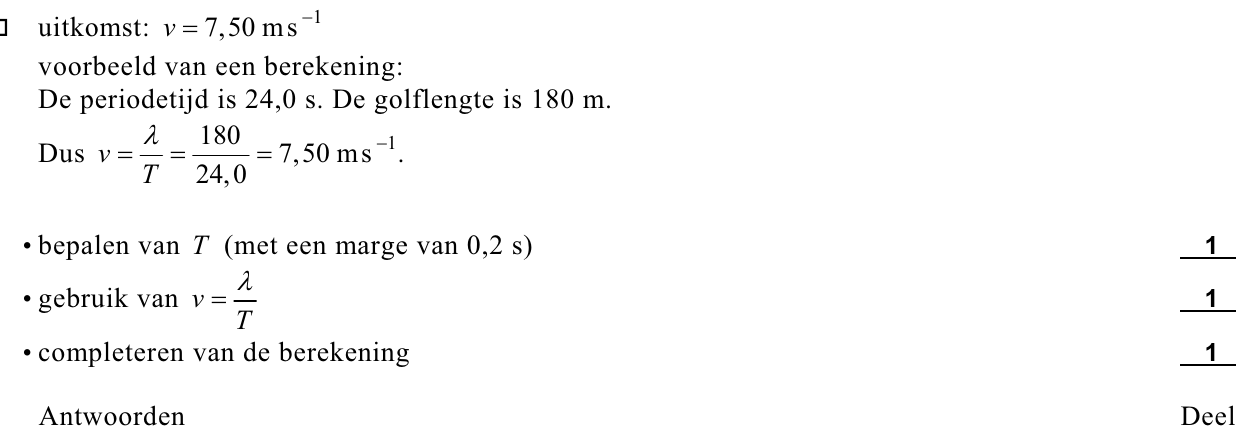

Bepaal de voortplantingssnelheid van de golven.

De druk onder iedere paddestoel wordt gemeten met een sensor. Deze sensor geeft een

elektrische spanning van 0,0 V af bij een druk van 1, 00 10^5

Pa, is volledig lineair en heeft

een gevoeligheid van 20

134p

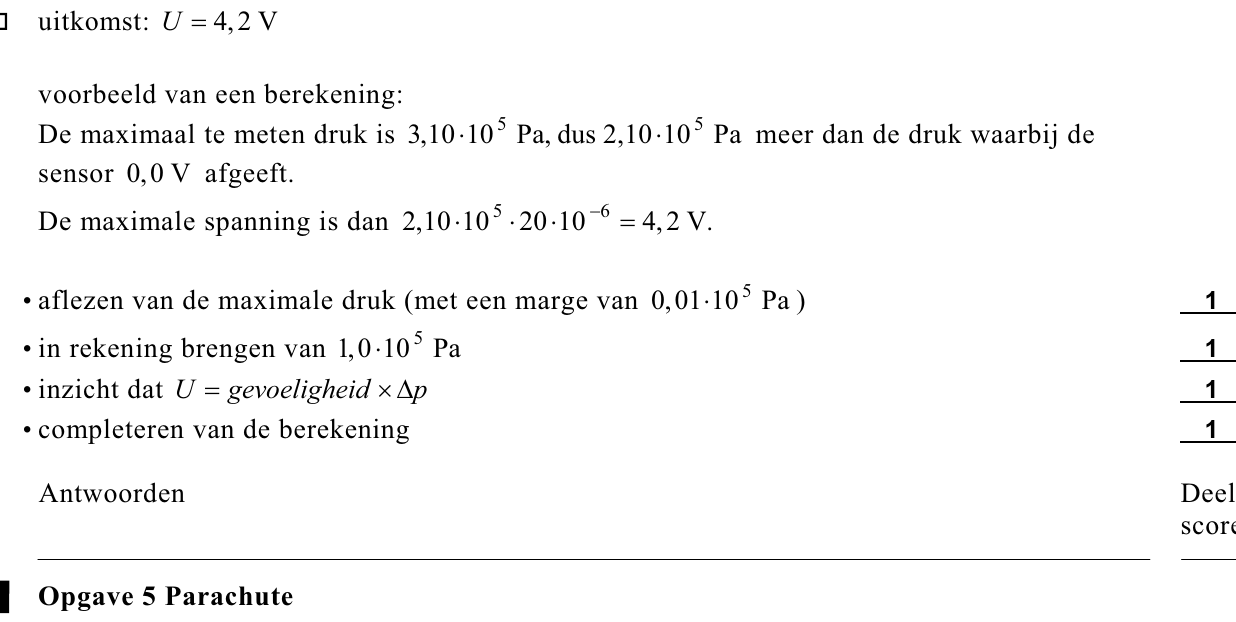

Bepaal de maximale spanning die de sensor tijdens de in figuur 11 weergegeven meting

heeft afgegeven.

opgave 5Opgave 5 Parachute

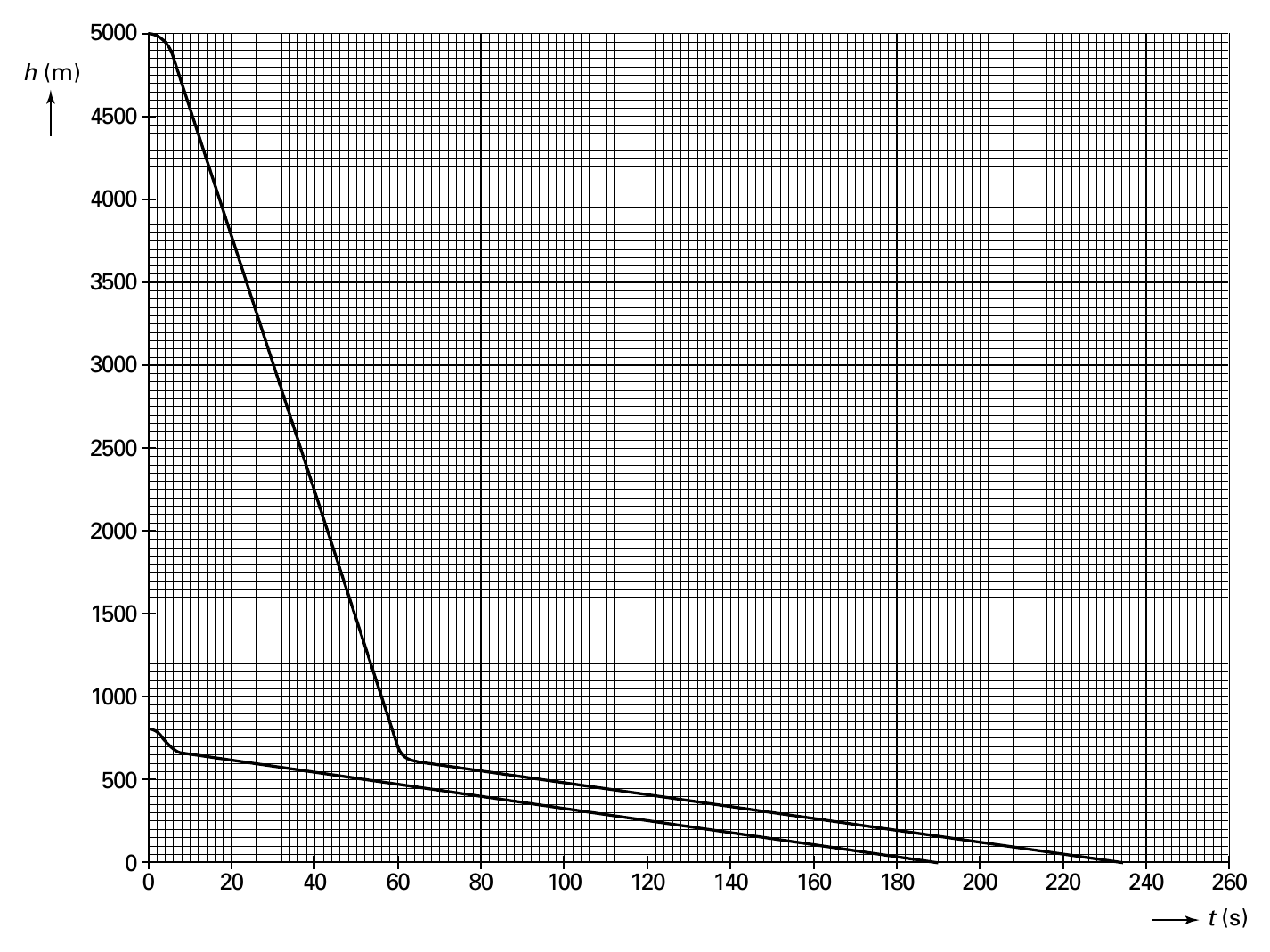

Joyce wil weten hoe een parachutesprong verloopt. Zij vraagt een ervaren parachutist om inlichtingen. Deze laat de (hoogte, tijd)-grafieken zien van twee van zijn sprongen. In het diagram van figuur 12 zijn beide ( h , t )-grafieken weergegeven. figuur 12 Eén sprong is vanaf 5000 m hoogte en één sprong vanaf 800 m. Bij beide sprongen ging de parachute open op een hoogte van 700 m. Joyce merkt dat de parachutist met een ’vrije val’ niet hetzelfde bedoelt als wat daarover in haar natuurkundeboek staat. De parachutist bedoelt er het gedeelte van een val mee waarbij de parachute nog niet is geopend. De val van 5000 m naar 700 m duurt langer dan wanneer het een vrije val volgens het natuurkundeboek zou zijn.

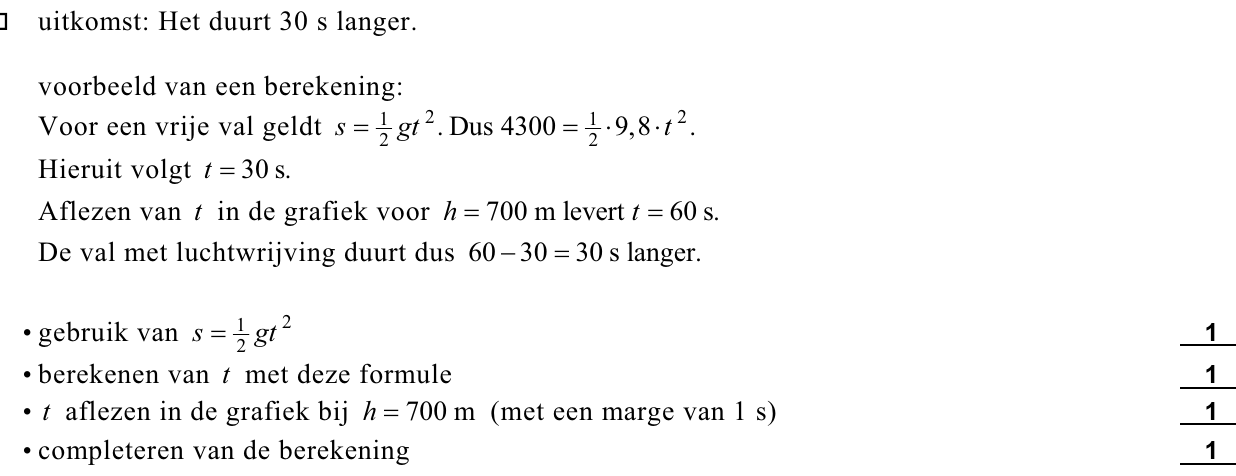

→ Bepaal hoeveel langer. Gebruik voor g de waarde 9,8 ms 2 . Uit figuur 12 blijkt dat je bij beide sprongen met dezelfde snelheid op de grond neerkomt.

Voor de luchtwrijvingskracht F w geldt de volgende formule: F w k p Av 2 Hierin is: – k een constante, die onder andere van de vorm van het vallende voorwerp afhangt; – p de luchtdruk; – A de maximale oppervlakte van een doorsnede dwars op de bewegingsrichting; – v de snelheid.

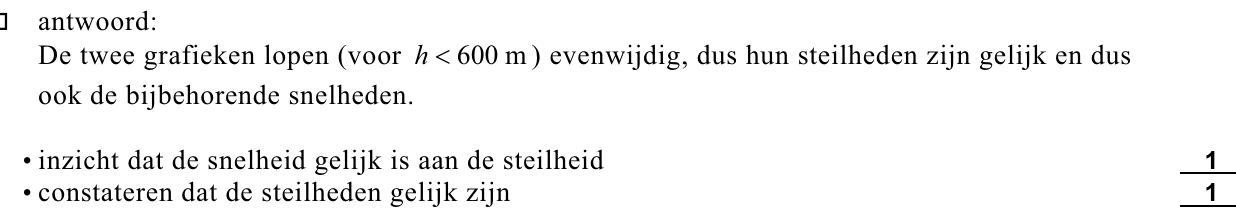

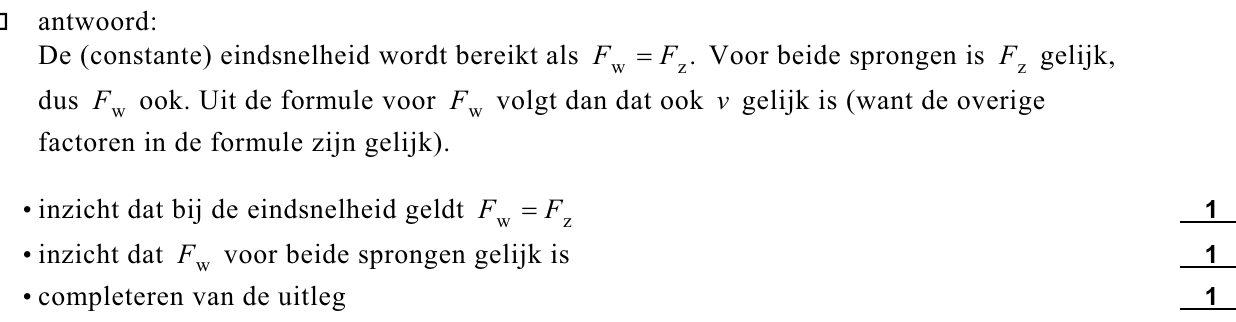

→ Leg uit waarom de eindsnelheden bij de twee sprongen gelijk zijn. Gebruik daarbij de formule. Joyce besluit met behulp van een computermodel een parachutesprong te simuleren. Ze houdt er rekening mee dat de luchtdruk exponentieel als functie van de hoogte afneemt volgens: p ( h ) p (0) e h Hierin is: – p (0) de luchtdruk op de grond; ze kiest p (0) 1,013 10 5 Pa; – een constante; – h de hoogte in meters. Op 5,0 km is de luchtdruk precies de helft van de luchtdruk op de grond.

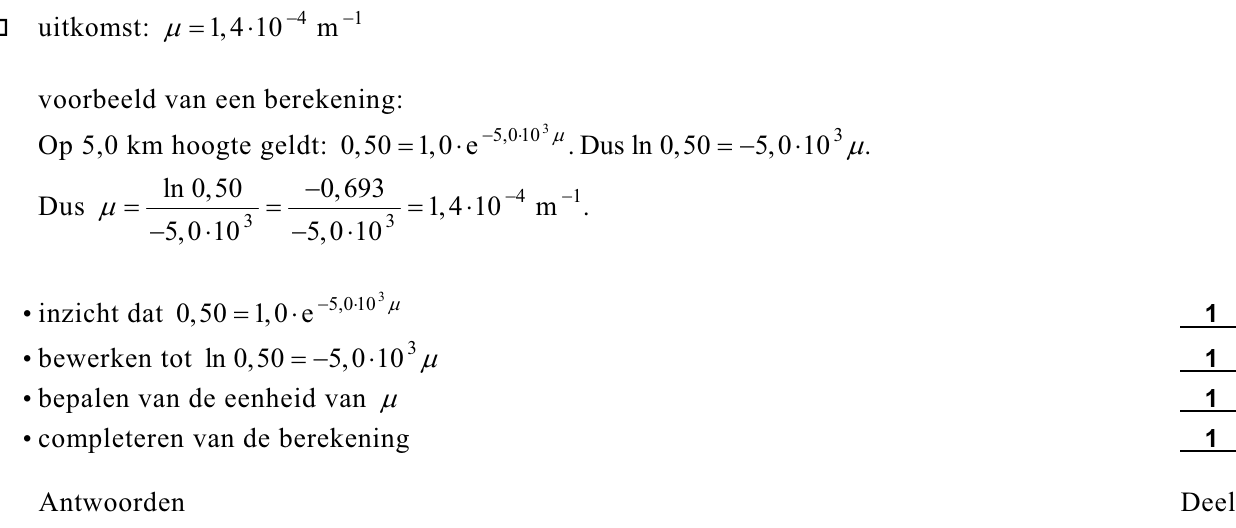

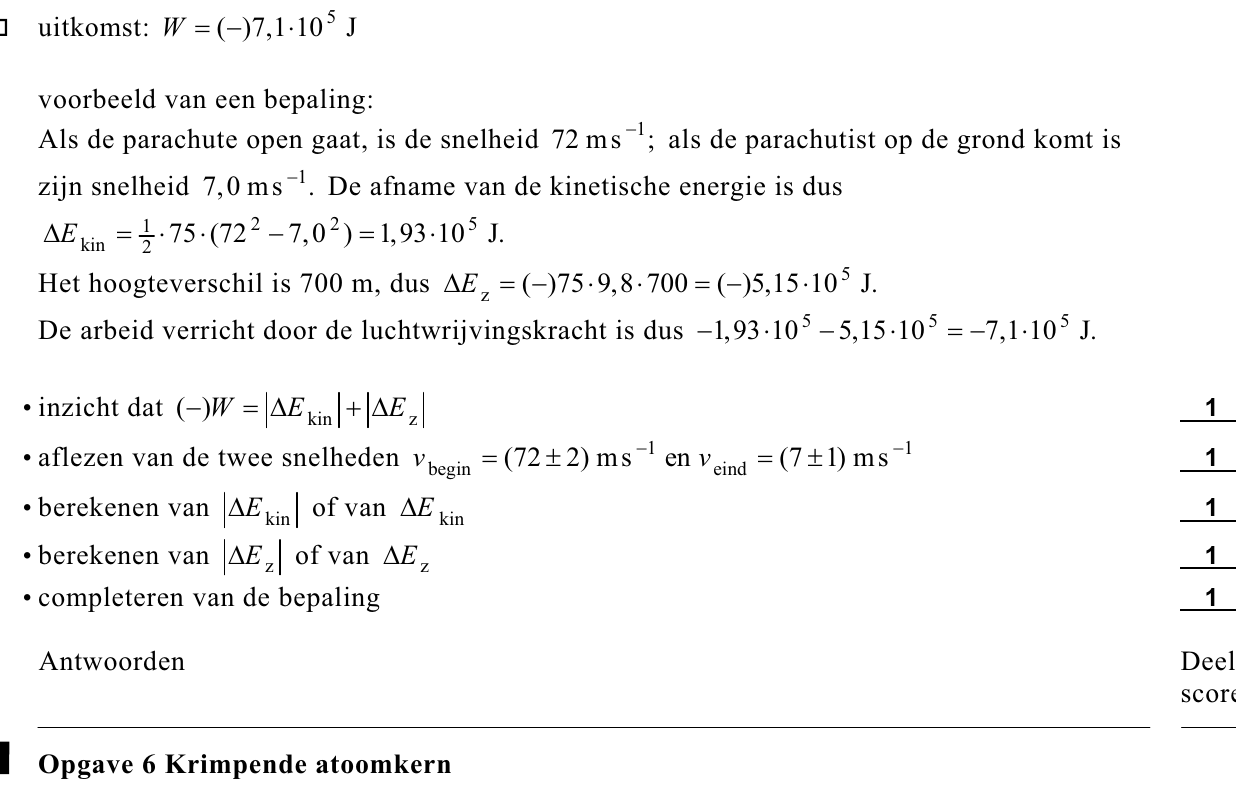

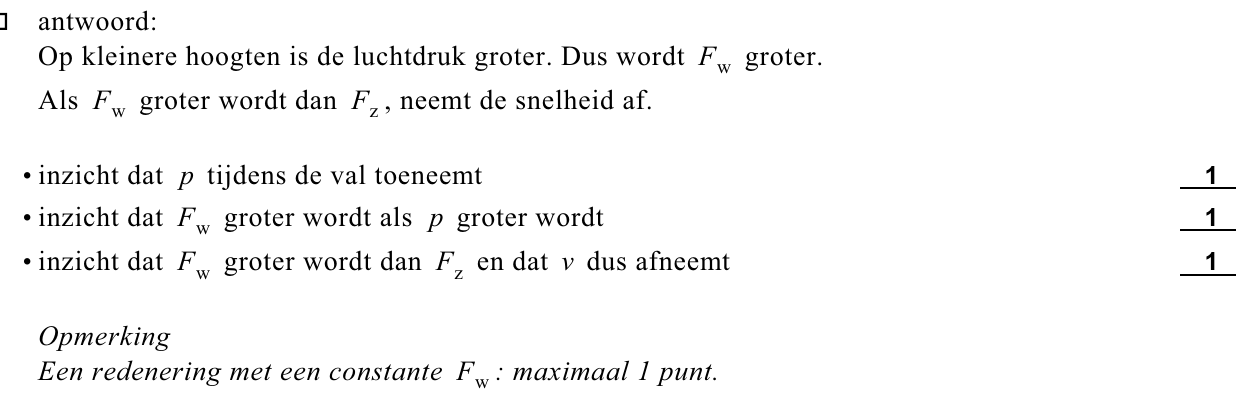

→ Bereken de grootte en de eenheid van . Joyce gaat in haar model uit van een parachutist die samen met zijn parachute 75 kg weegt. Ze laat het model een (snelheid, hoogte)-grafiek tekenen voor een sprong vanaf 5000 m hoogte. Zie figuur 13. figuur 13 0 5000 4500 4000 3500 3000 2500 2000 1500 1000 500 0 h(m) Uit deze grafiek blijkt dat de snelheid al vóór het openen van de parachute aan het afnemen is.

opgave 6Opgave 6 Krimpende atoomkern

Japanse fysici hebben een plaatje lithium beschoten met pionen. Af en toe wordt een neutron in een 7 Li- kern getroffen door een pion. Er ontstaan dan een labda-deeltje ( 0 ) en een kaon (K + ) : + n 0 K

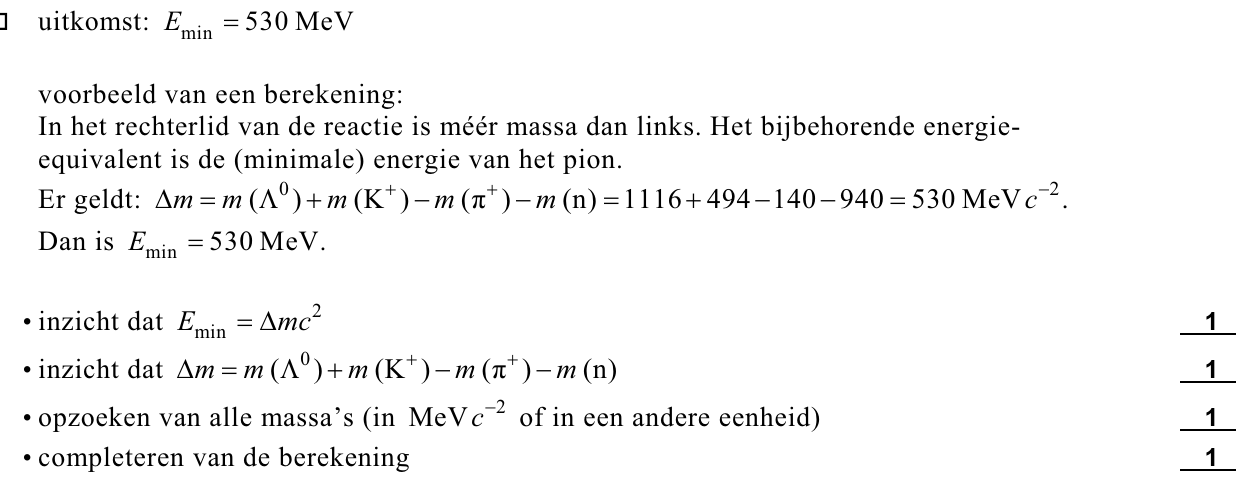

→ Bereken de minimale kinetische energie die het pion moet hebben om deze reactie mogelijk te maken. Neem voor deze berekening aan dat de kinetische energie van alle andere genoemde deeltjes verwaarloosbaar is. Het labda-deeltje blijft in de kern, terwijl het kaon de kern verlaat. Zie figuur 14. De lithiumkern waarin deze reactie heeft plaatsgevonden, heet hierna lithium-labdakern en wordt aangeduid met 7 Li . Het pion is samengesteld uit quarks van generatie I. Het 0 bevat behalve twee quarks uit generatie I ook een strange-quark (s), dat tot generatie II behoort. Bij het indelen van hadronen wordt gebruik gemaakt van het zogenaamde vreemdheidsgetal. Een hadron met één strange-quark heeft vreemdheidsgetal –1. Een hadron met een anti-strange-quark ( s ) heeft vreemdheidsgetal +1. Een hadron met twee anti-strange-quarks heeft dus vreemdheidsgetal +2. Bij bovenstaande reactie blijkt er, zoals bij elke sterke wisselwerking, behoud van vreemdheidsgetal te zijn.

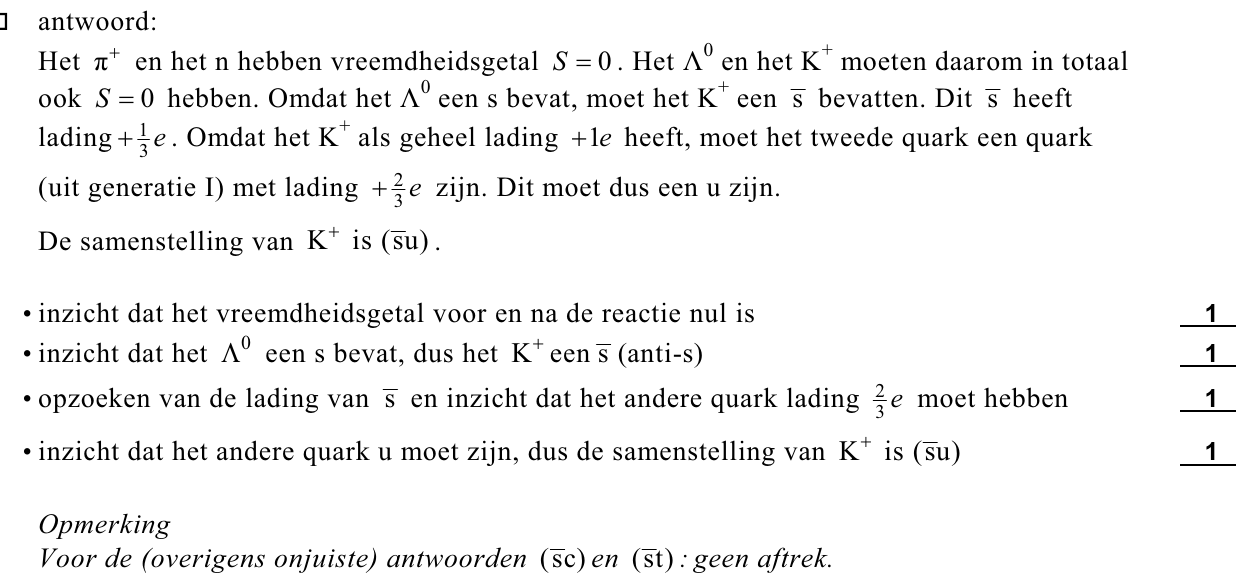

→ Bepaal de quarksamenstelling van het kaon. De overgebleven neutronen in de kern kunnen in verschillende energietoestanden zitten. In figuur 14 zitten de vier deeltjes in het midden van de kern in de grondtoestand. Het getroffen neutron is één van deze vier deeltjes. Kort na de vorming van de lithium-labdakern zal een neutron met hogere energie naar de grondtoestand vervallen door het uitzenden van een gamma-foton. Daardoor wordt de laagste energietoestand bereikt.

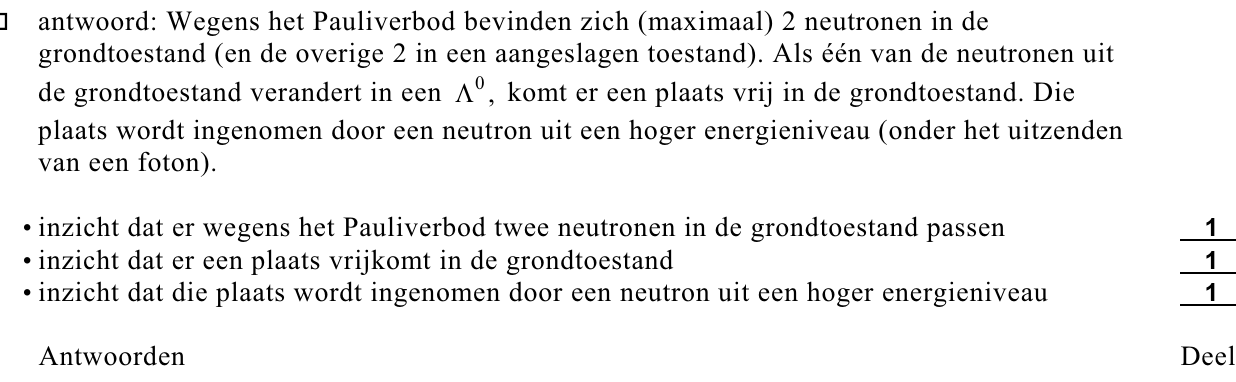

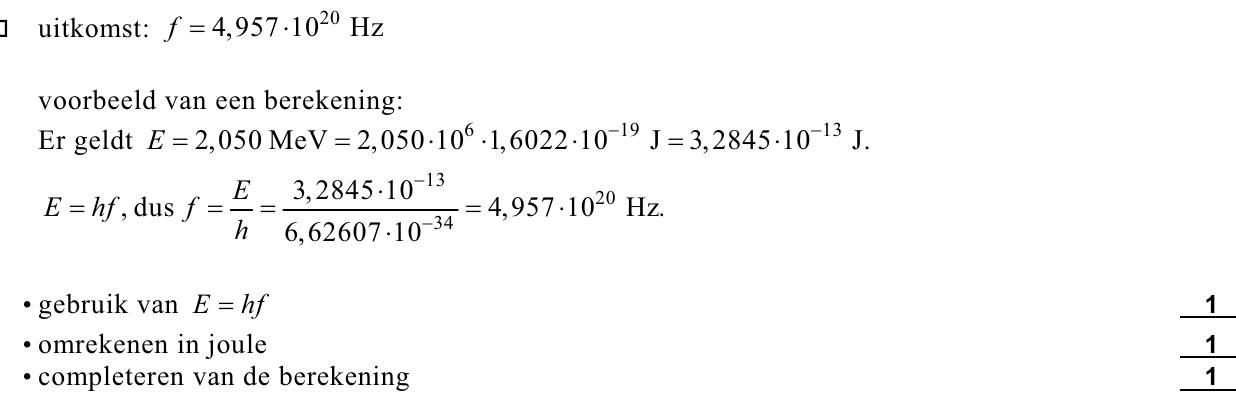

→ Leg met behulp van het Pauliverbod uit waarom dit verval zal plaatsvinden. Het gamma-foton dat wordt uitgezonden, heeft een energie van 2,050 MeV.

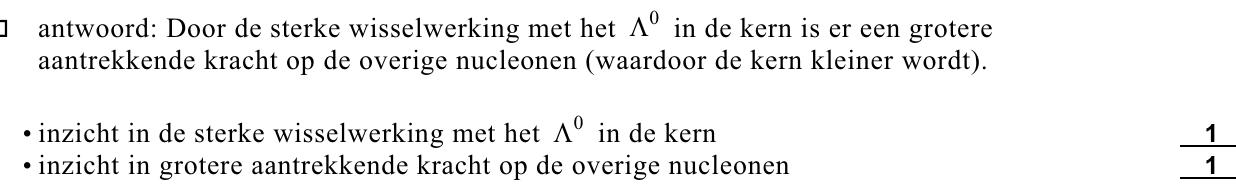

De verdeling van de protonen en neutronen in 7 Li is precies hetzelfde als in 6 Li. Het enige verschil is de aanwezigheid van het 0 . Dit deeltje zit in het centrum van de kern zonder dat het extra ruimte inneemt. Zie figuur 15. figuur 15 Λ° Λ 7 Li-kern Het 0 is een baryon, dat op precies dezelfde wijze als het proton en het neutron gevoelig is voor de sterke wisselwerking. Op grond van deze gegevens werd al twintig jaar geleden verwacht dat de 7 Li-kern kleiner zou zijn dan de 6 Li -kern.
