natuurkunde havo 1996 · tijdvak 1Overgetypte versie. De opmaak volgt het origineel zo dicht mogelijk, maar is niet het originele zetwerk.

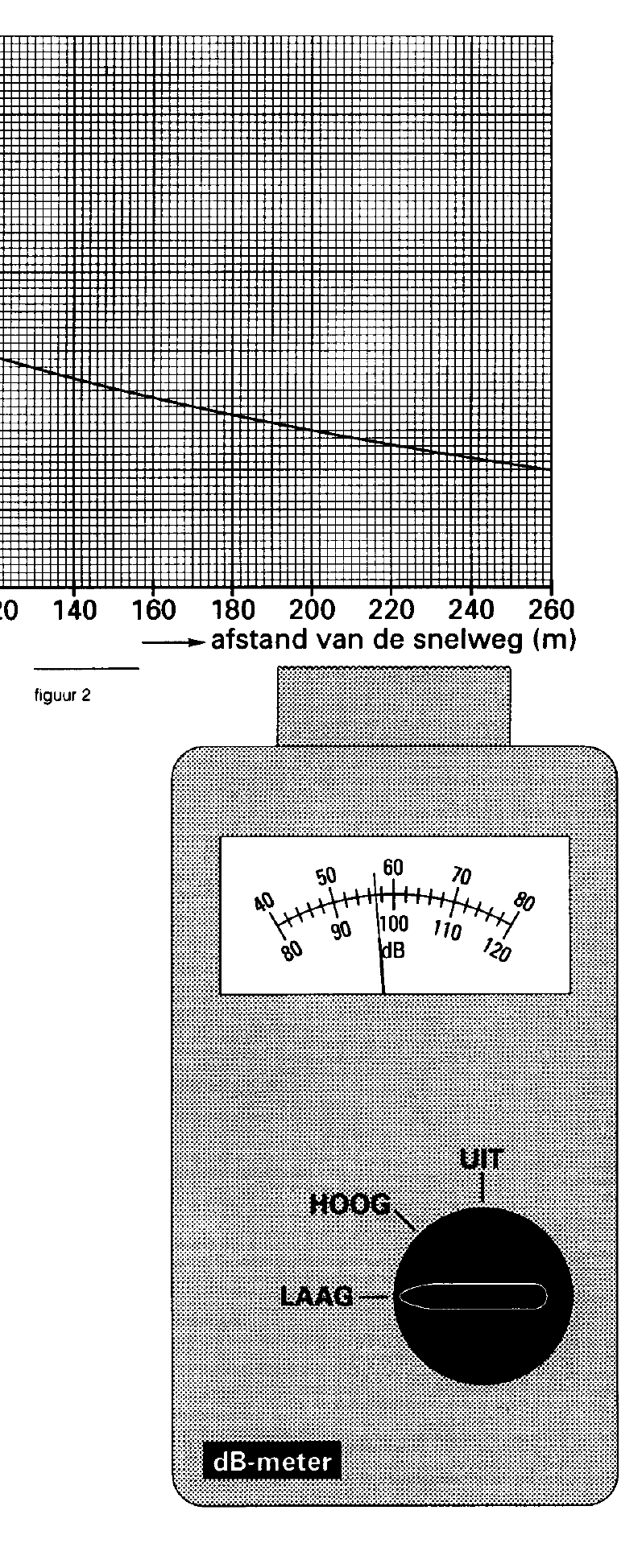

In figuur 2 is de decibelmeter te zien met de

waarde die Jeroen vlak bij zijn huis meet.

→ Bepaal op welke afstand Jeroen van de snelweg

woont. Geef het antwoord in drie significante

cijfers.

Van een huis in de buurt is de voorgevel naar de

snelweg gericht. Daar bedraagt het

geluidssterkteniveau tussen 8.00 uur en

20.00 uur gemiddeld 58 decibel. Dat betekent

dat elke vierkante meter van de voorgevel

6,3 ⋅ 10^‑7 W aan geluidsvermogen ontvangt.

De voorgevel heeft een oppervlakte van 40 m² .

→ Bereken hoeveel geluidsenergie deze gevel

ontvangt in de genoemde tijdsduur.

Jeroen leest in de krant dat over een aantal jaren

de geluidsintensiteit zal zijn verdubbeld door

toename van het verkeer.

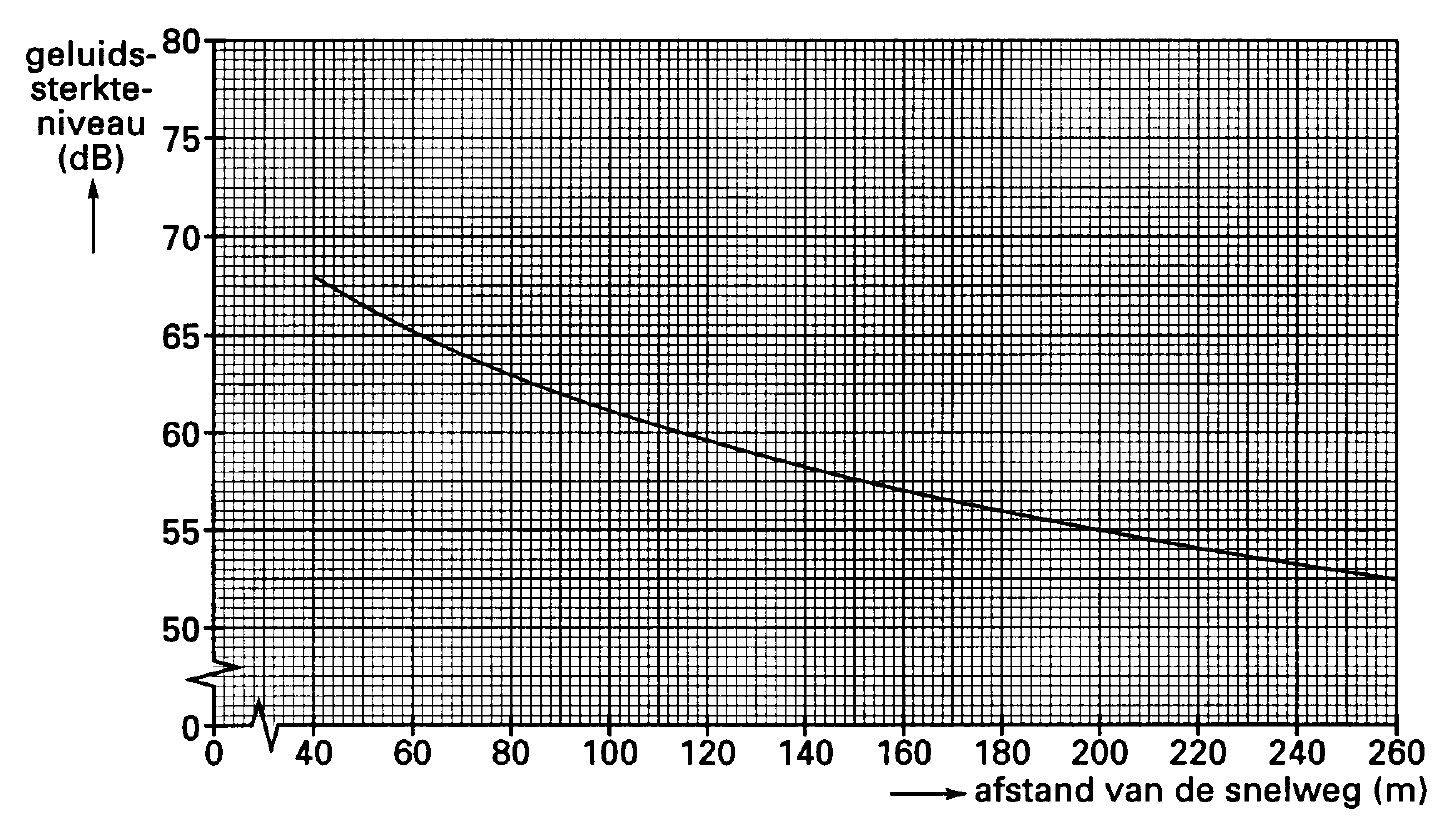

Op de bijlage is het diagram van figuur 1

nogmaals getekend.

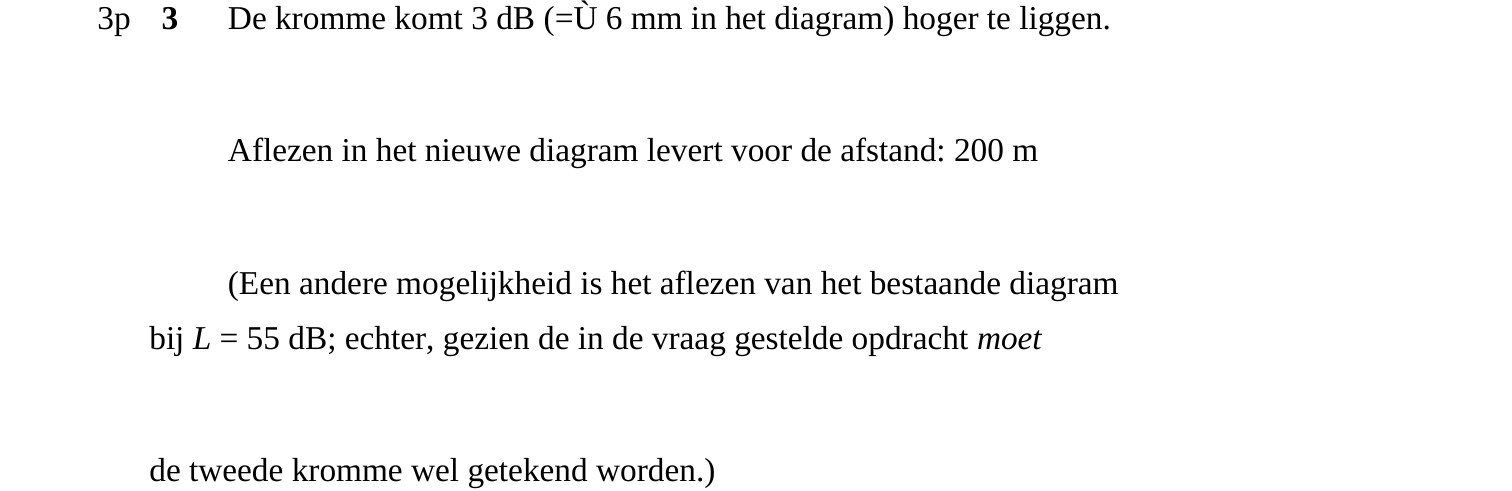

→ Bepaal op welke afstand van de snelweg het

geluidssterkteniveau van 58 dB dan komt te

liggen. Teken daartoe op de bijlage het diagram van het geluidssterkteniveau als functie van de

afstand tot de snelweg bij verdubbeling van de geluidsintensiteit. Geef het antwoord in drie

significante cijfers.

→ Geef het getal 171 binair weer. Laat de berekening zien.

Om de binaire getallen op te tellen, worden schakelingen gebruikt zoals getekend in figuur 3.

De ingangen A en B kunnen hoog of laag zijn, dus de waarde 1 of 0 hebben. De uitgangen C en D

worden in de volgorde CD afgelezen. Als bijvoorbeeld geldt: C = 1 en D = 0, dan geeft CD het binaire

getal 10 weer (decimaal dus 2). CD geeft het resultaat van de optelling van A en B binair weer.

De met een vraagteken aangegeven rechthoek van figuur 3 stelt een OF‑poort of een EN‑poort voor.

Door de tabellen op de bijlage geheel of gedeeltelijk in te vullen, kan worden nagegaan welke van

deze twee poorten door de rechthoek wordt voorgesteld.

→ Vul de tabellen op de bijlage geheel of gedeeltelijk in en leg uit of de met een vraagteken aangegeven

rechthoek een OF‑poort voorstelt of een EN‑poort.

golflengten tussen 400 nm en 700 nm liggen.

Op het scherm worden nu kleurenspectra zichtbaar.

→ Laat met een berekening zien of het tweede orde spectrum en het derde orde spectrum elkaar

gedeeltelijk overlappen.

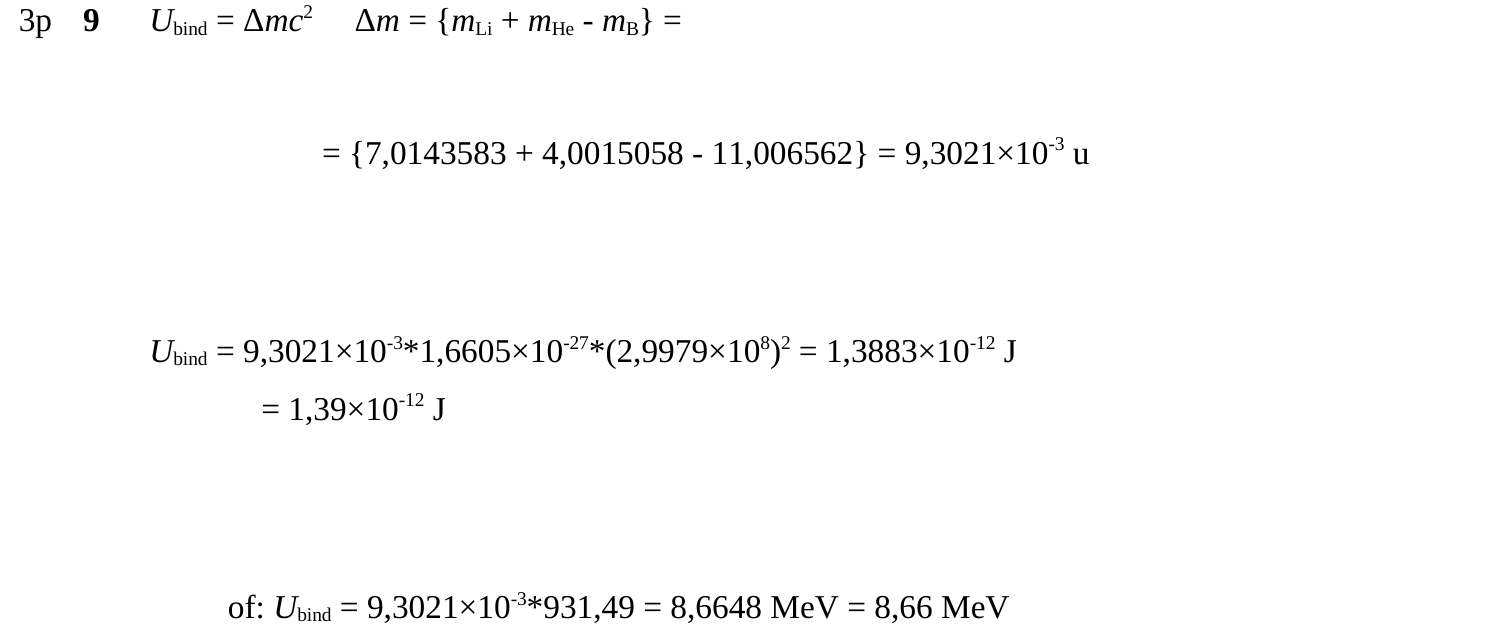

→ Bereken de bindingsenergie die bij deze kernreactie vrijkomt. Geef het antwoord in drie significante

cijfers.

Als de kinetische energie van het α -deeltje bij de botsing op 7 Li groter is dan 2 MeV, treedt een

andere kernreactie op. Er wordt dan een nieuwe kern gevormd en er komt een neutron vrij.

→ Geef de vergelijking van deze kernreactie.

Men beschiet 7 Li met α ‑deeltjes die een nog veel grotere kinetische energie hebben.

Nu wordt het instabiele 10 Be gevormd.

Op een gegeven moment stopt de beschieting. Er zijn dan 3,2 ⋅ 10⁴ kernen 10 Be gevormd.

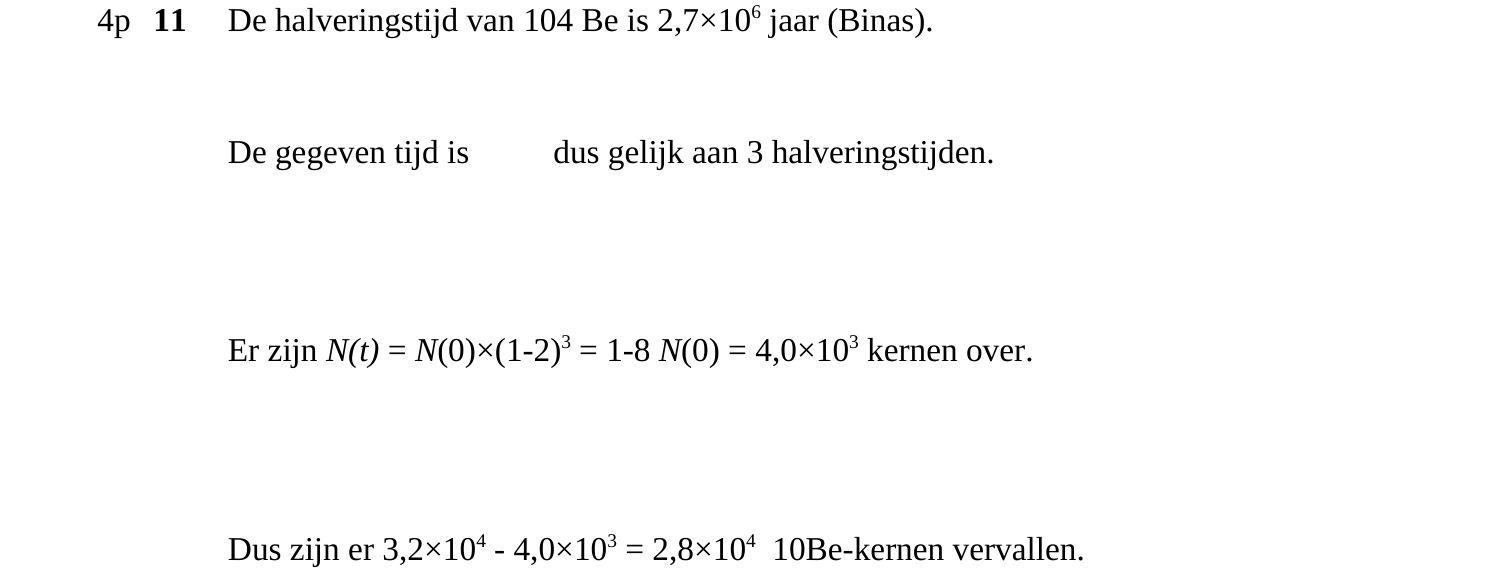

→ Bereken hoeveel van deze kernen zijn vervallen na 8,1 ⋅ 10⁶ jaar.

Een blikseminslag kan ook grote stromen veroorzaken in elektriciteitssnoeren. Deze kunnen daardoor

ernstig beschadigd worden.

Door een stuk koperdraad loopt bij een bepaalde blikseminslag een stroom van 850 A.

De weerstand van deze draad is gemiddeld 0,077 Ω en de massa is 18 g.

De begintemperatuur van de draad is 20 °C.

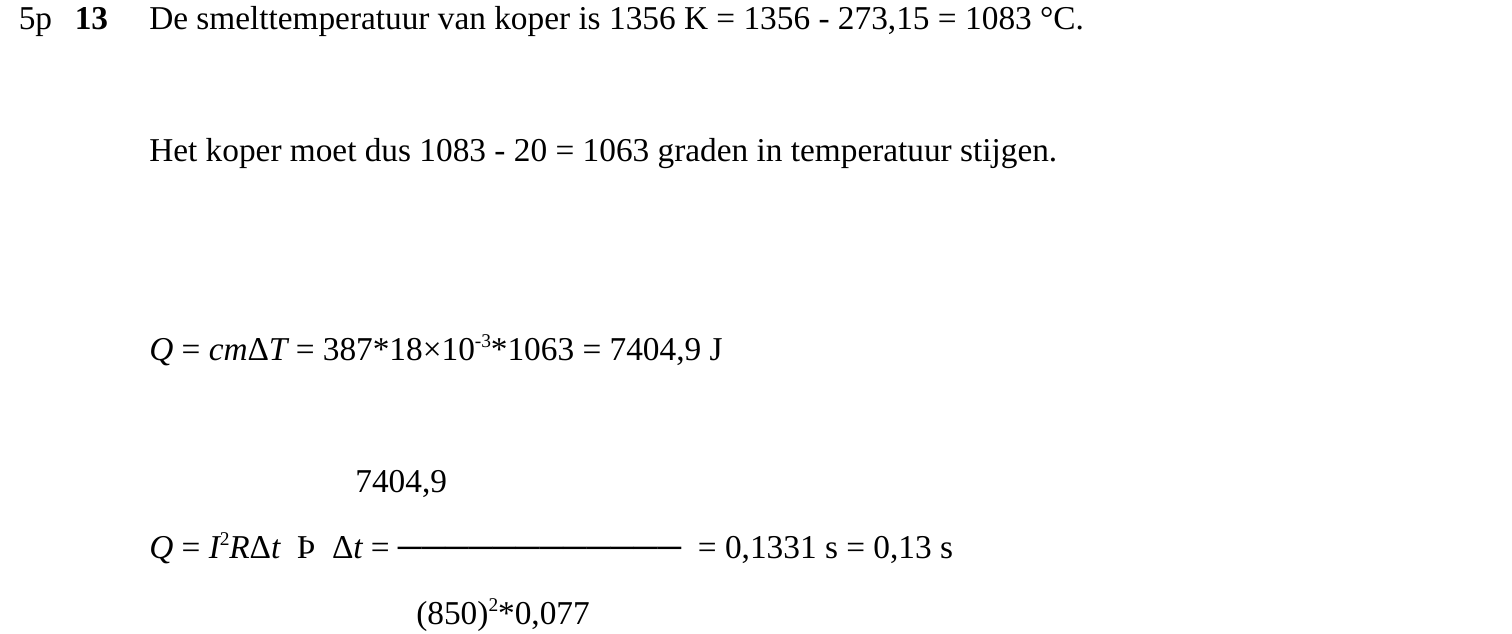

→ Bereken hoe lang het duurt voordat de koperdraad begint te smelten.

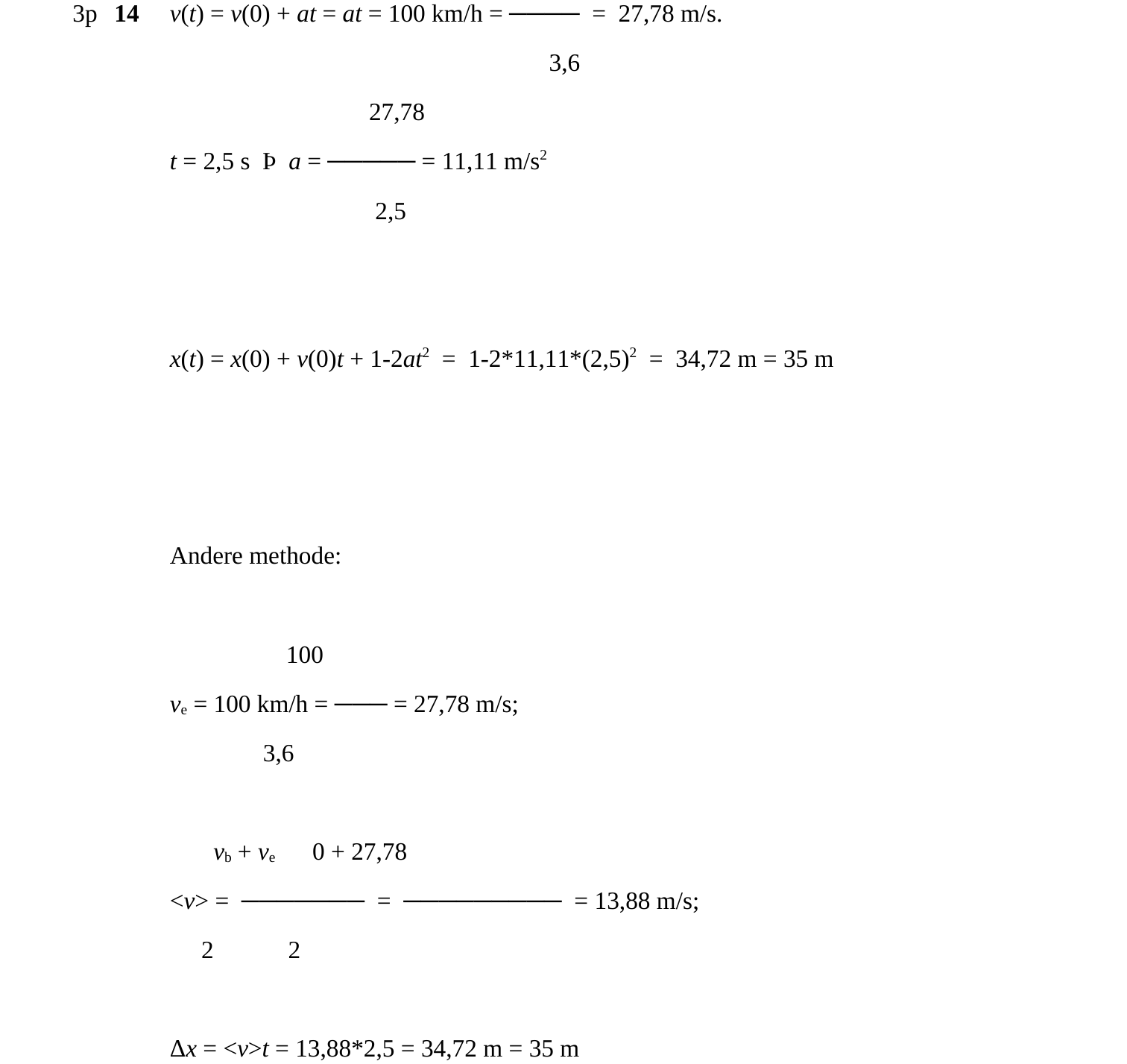

→ Bereken de afstand die de auto nodig heeft om deze

snelheid te bereiken.

coureur nog net in past.

evenredig met de normaalkracht.

Vlak voor het einde van de race komt de raceauto na een leveren voldoende vermogen om in

slippartij even stil te staan.

Er zit dan nog maar weinig brandstof in de tank. Vanuit van 100 km per uur te versnellen.

stilstand trekt de auto nu bij dezelfde motorkracht in

minder dan 2,5 s op naar 100 kilometer per uur.

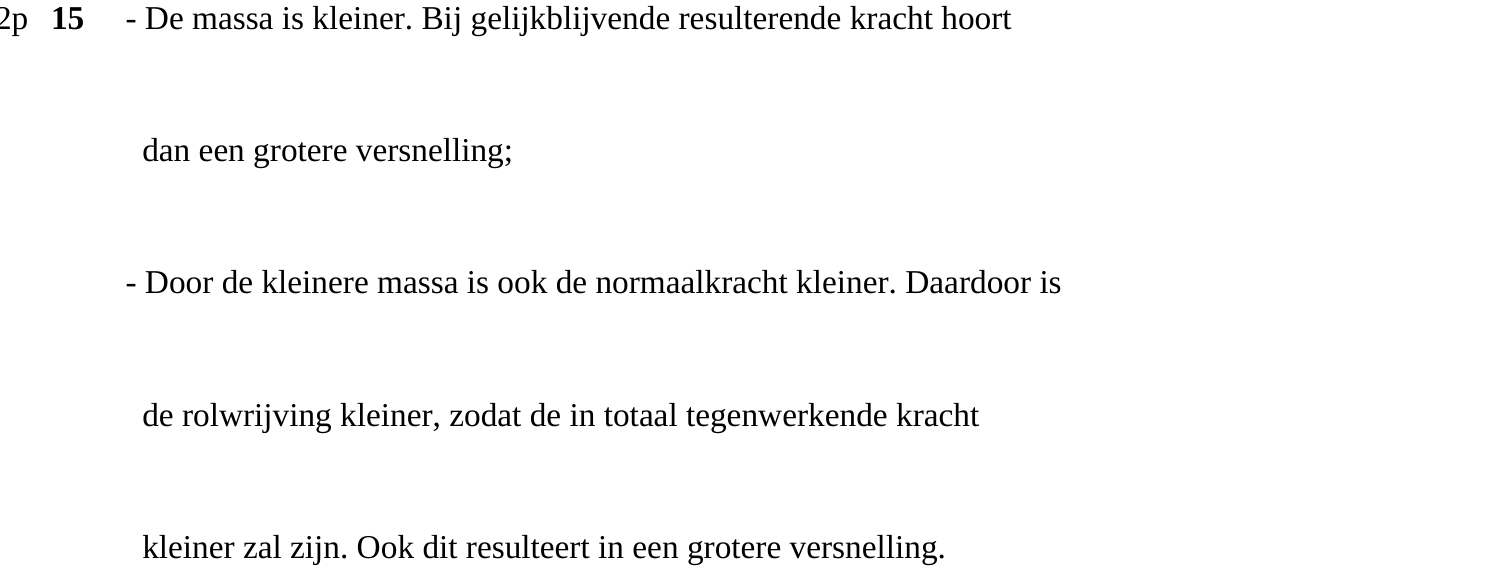

→ Geef twee redenen waarom de auto nu in kortere rijden een aërodynamische kracht ontstaat die

snelheid. Bij een snelheid groter dan 100 km

We nemen aan dat bij een snelheid van 100 km/h de race- per uur wordt de race-auto hierdoor al zó hard

auto nèt in staat is over een weg te rijden die tegen het

plafond is aangelegd. Bij een snelheid van 200 km/h is de zou zijn om over een weg te rijden die tegen

aërodynamische kracht op de race-auto 2,0 keer zo groot het plafond is aangelegd.

als bij 100 km/h.

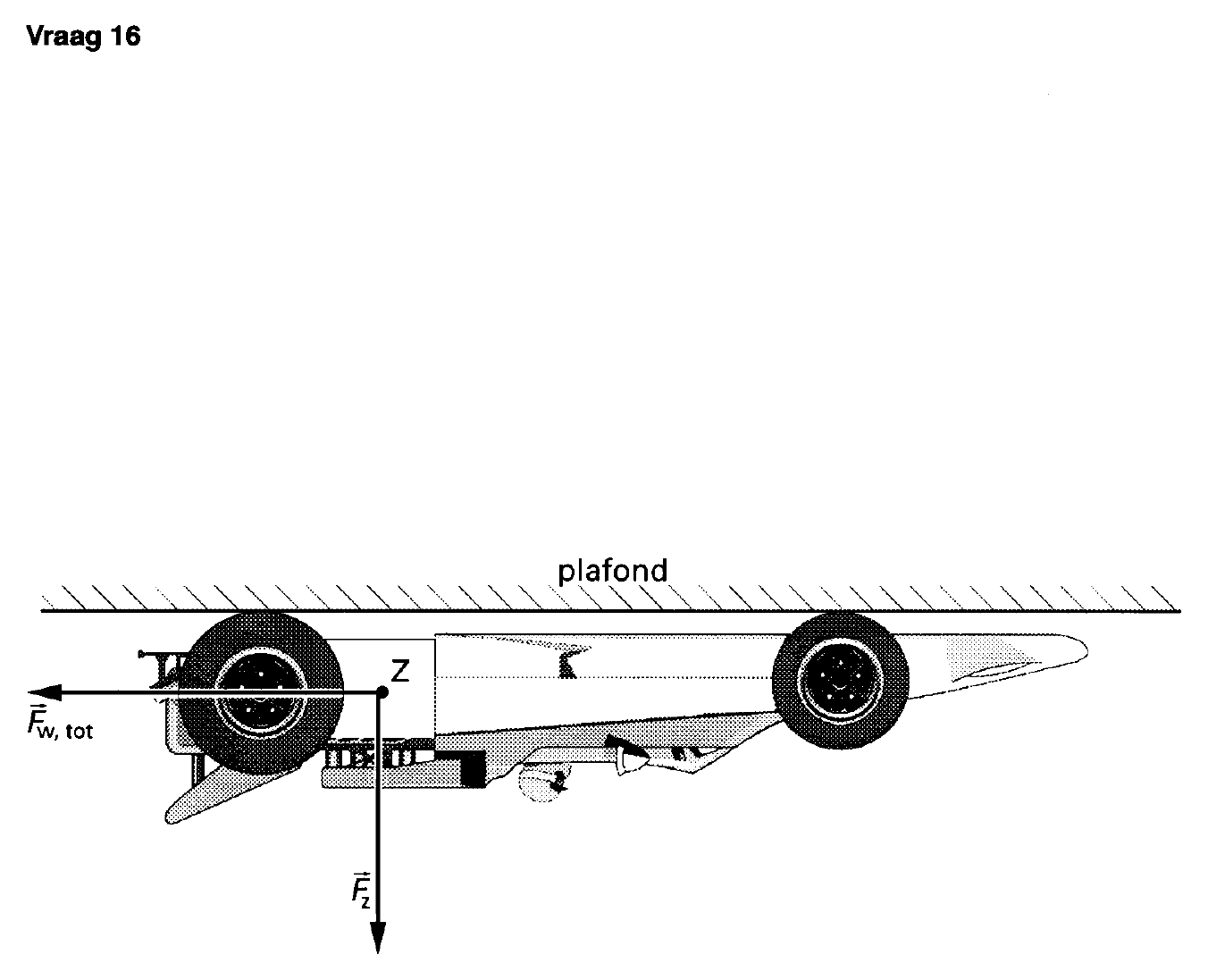

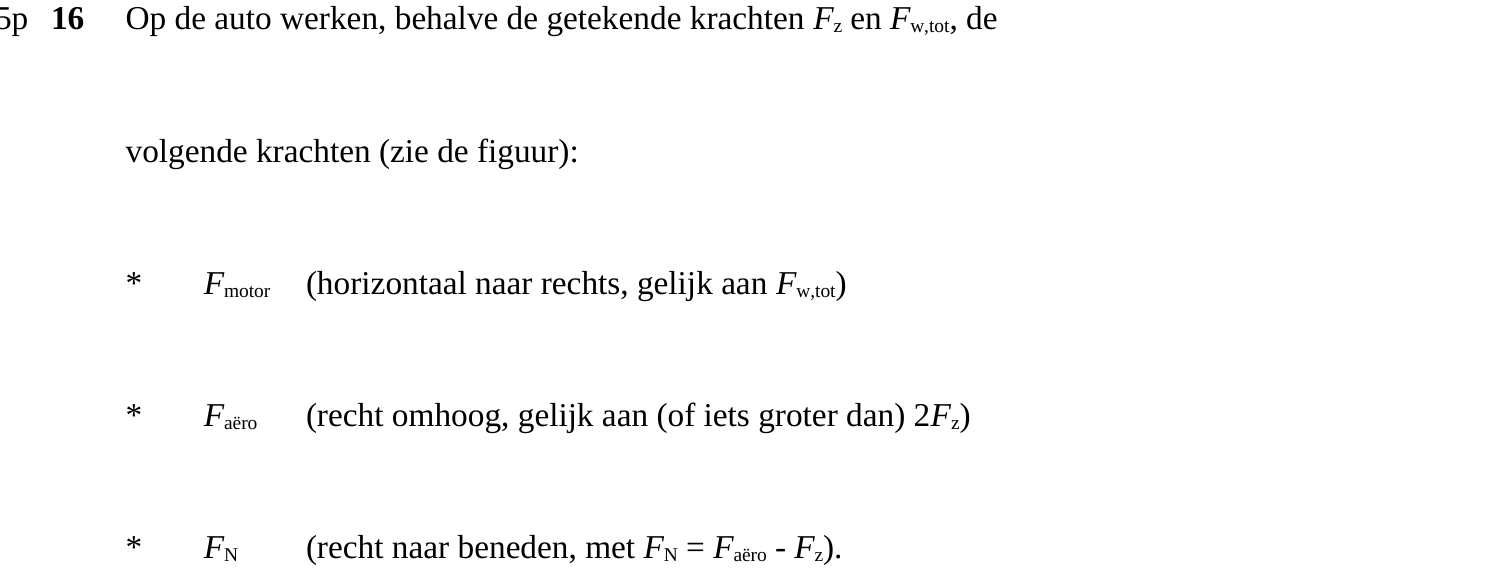

In figuur 6 is een race-auto getekend die met 200 km/h

over een weg langs het plafond rijdt.

Figuur 6 staat ook op de bijlage. Het zwaartepunt Z, de zwaartekracht ` F_z en de totale wrijvingskracht

` F_w,tot zijn op de bijlage al getekend.

→ Teken op de bijlage alle overige krachten die op de auto werken. Neem daarbij aan dat deze krachten

in Z aangrijpen.

Kies één van de twee; denk aan de ruimte:

→ Bereken het vermogen dat nodig is voor het toenemen van de zwaarte-energie.

Bij het begin van zijn tocht heeft Hennie een zakje chips gekocht en dat in zijn rugzak meegenomen.

Op de top van de berg blijkt dat het zakje bol is gaan staan. Dit wordt niet veroorzaakt door een

temperatuursverandering.

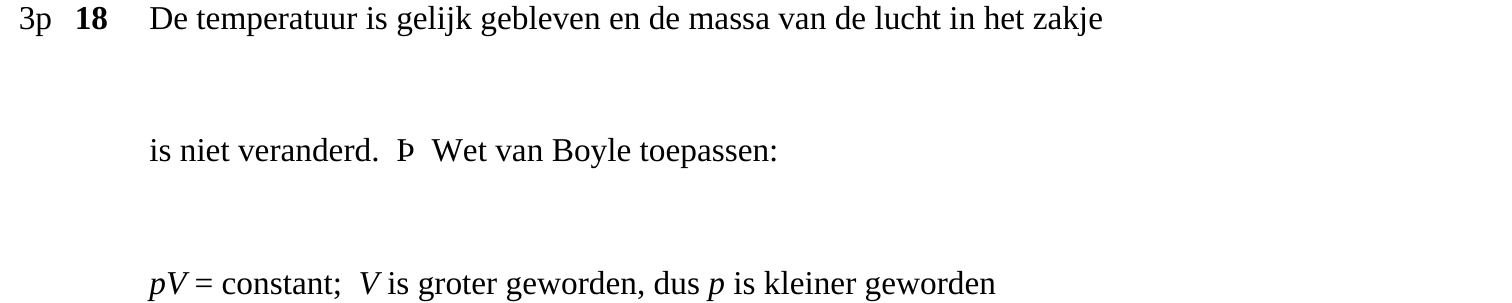

→ Leg uit of de druk van de lucht in het chipszakje, vergeleken met die in het begin van zijn tocht, nu

groter is geworden, kleiner is geworden of gelijk is gebleven.

Op de terugweg daalt hij af via een sneeuwveldje. Daar glijdt hij op een vuilniszak naar beneden. Op

een bepaald moment is zijn hoogte met 48 m afgenomen. Al glijdend heeft hij 85% van zijn zwaarte-

energie verloren door wrijving.

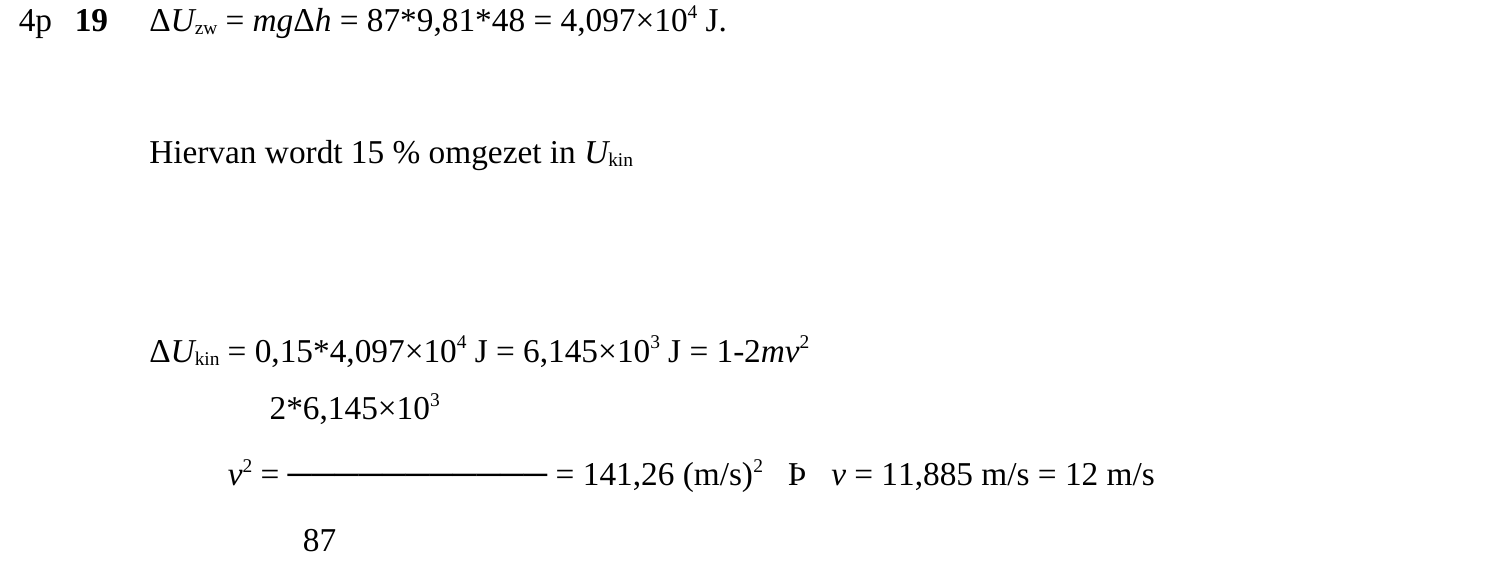

→ Bereken zijn snelheid op dat moment.

Het laatste stuk van het sneeuwveldje maakt een hoek van 24° met de horizon. Hij glijdt hier met een

constante snelheid.

→ Bereken de grootte van de wrijvingskracht die Hennie hier ondervindt.

Op de top van de berg, die op 3,5 km hoogte ligt, heeft hij zijn veldfles leeggedronken en daarna

luchtdicht afgesloten. Op 1,25 km hoogte komt hij bij een meertje. Hier wil hij zijn veldfles vullen. De

dop van zijn veldfles kan hij er maar moeilijk af krijgen. Het volume van de veldfles is niet veranderd.

De temperatuur van de lucht in de veldfles is hetzelfde gebleven als op de top van de berg.

De dop van zijn veldfles heeft een doorsnede van 12,4 cm² .

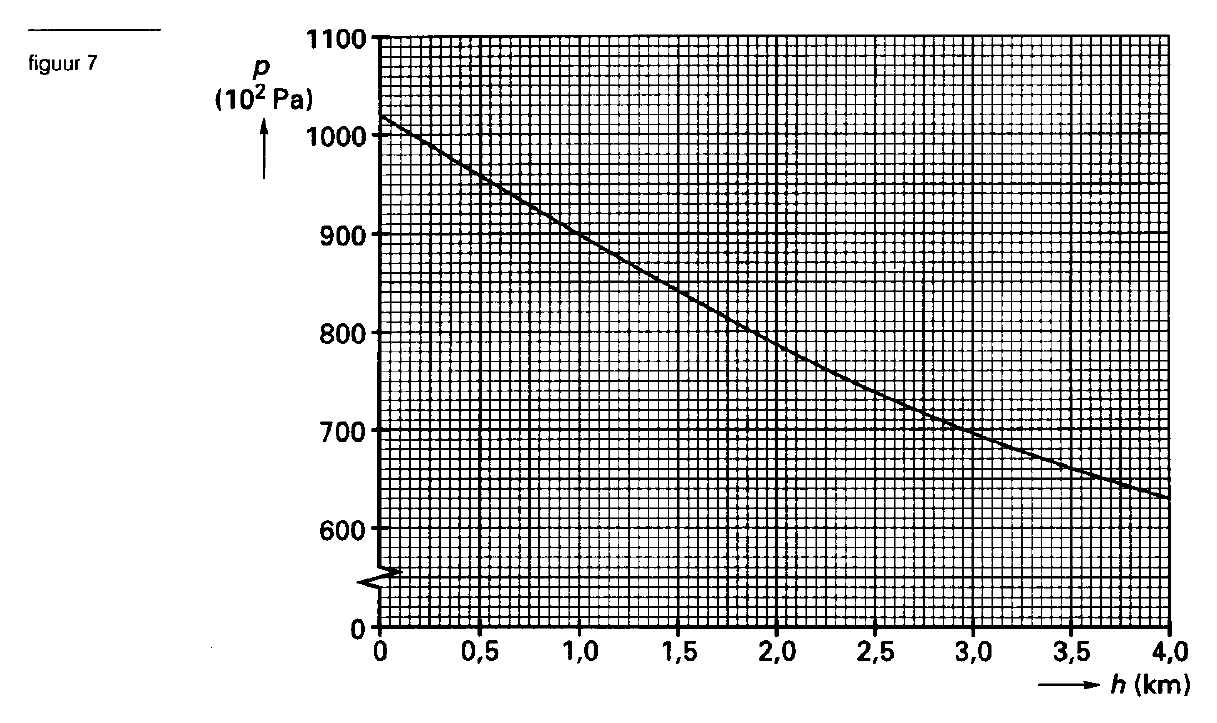

In figuur 7 staat de druk van de lucht uitgezet als functie van de hoogte boven zeeniveau.

→ Bepaal de kracht die op de dop werkt ten gevolge van het drukverschil van de lucht binnen en buiten

de veldfles. Geef het antwoord in twee significante cijfers.

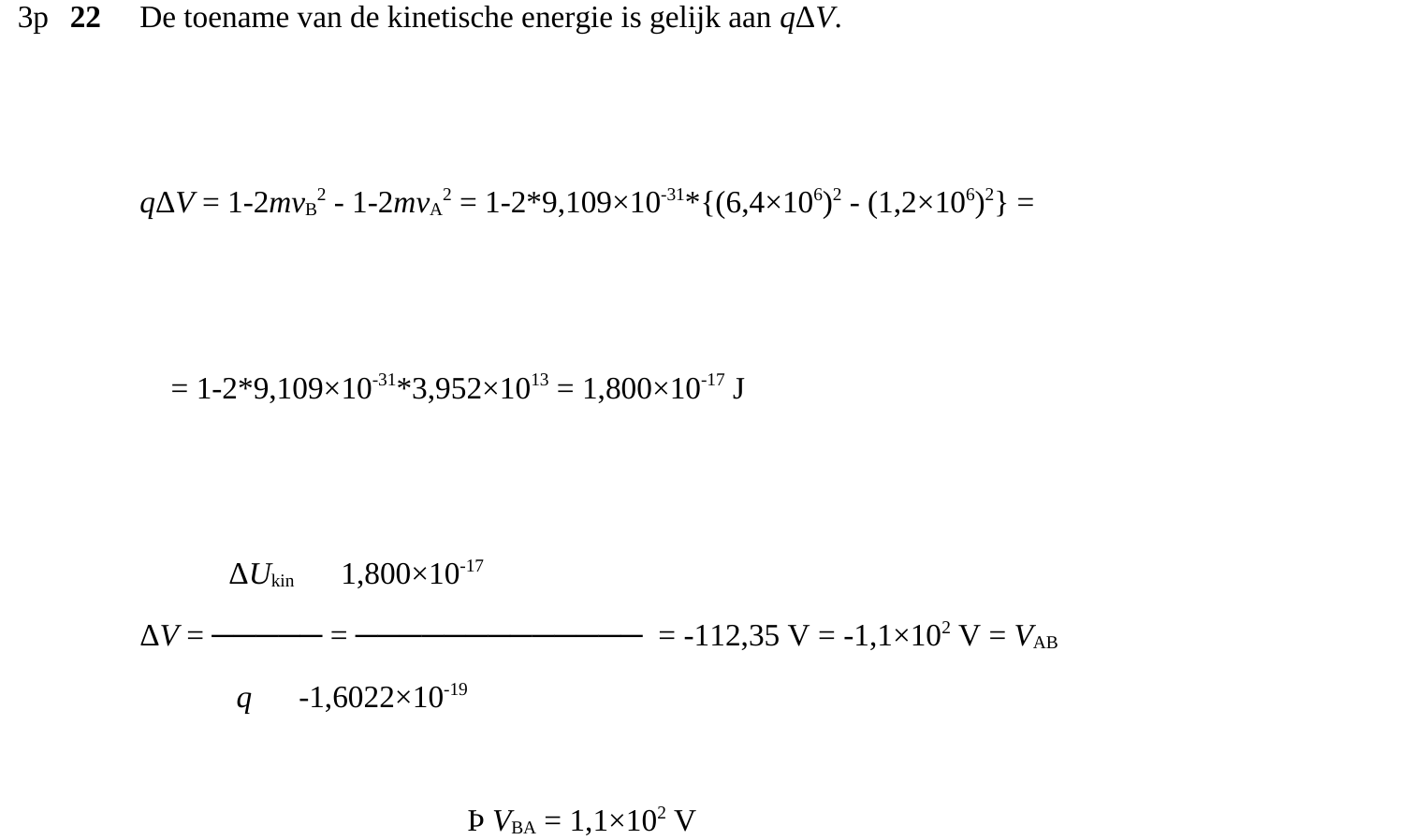

→ Bereken de elektrische spanning tussen de punten B en A.

Nadat het elektron is versneld, passeert het de afbuigplaten waardoor het wordt afgebogen. Zie

figuur 8. In punt P is de snelheid 9,5 ⋅ 10⁶ m/s. Iemand houdt een staafmagneet voor het midden van

het scherm. De veldlijn die door P gaat is in figuur 8 getekend. Deze figuur staat ook op de bijlage.

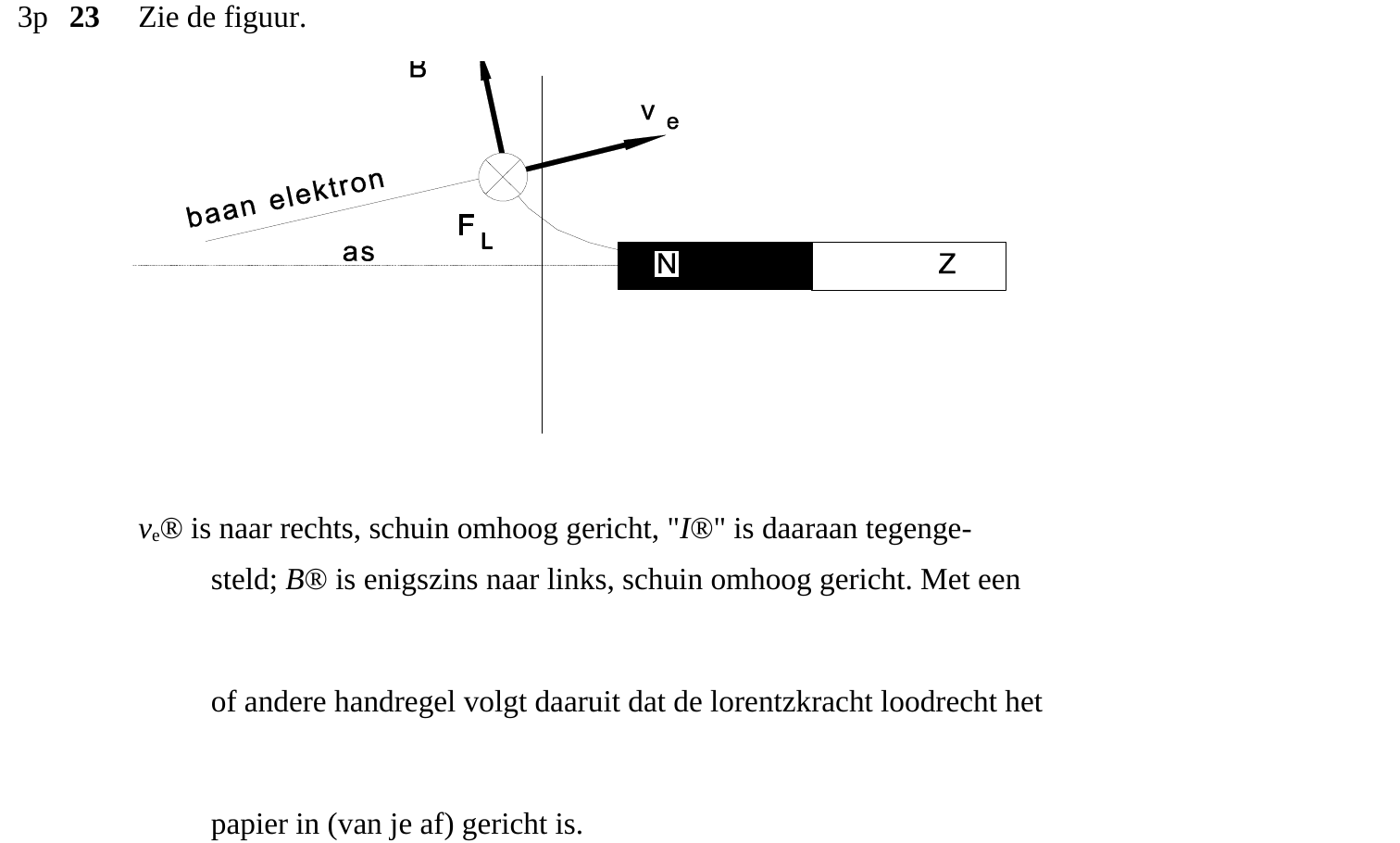

→ Teken op de bijlage de richting van het magneetveld in P en leg uit welke richting de lorentzkracht op

het elektron in punt P heeft.

De grootte van de magnetische inductie in P is 4,0 ⋅ 10^-2 T.

→ Bereken de grootte van de lorentzkracht op het elektron in P.

Op het scherm van de oscilloscoop wordt een wisselspanning met een frequentie van 50 Hz zichtbaar

gemaakt. Zie figuur 9. Deze figuur is op ware grootte.

→ Bepaal met welke tijdsduur één cm op de horizontale as overeenkomt. Geef het antwoord in

twee significante cijfers.

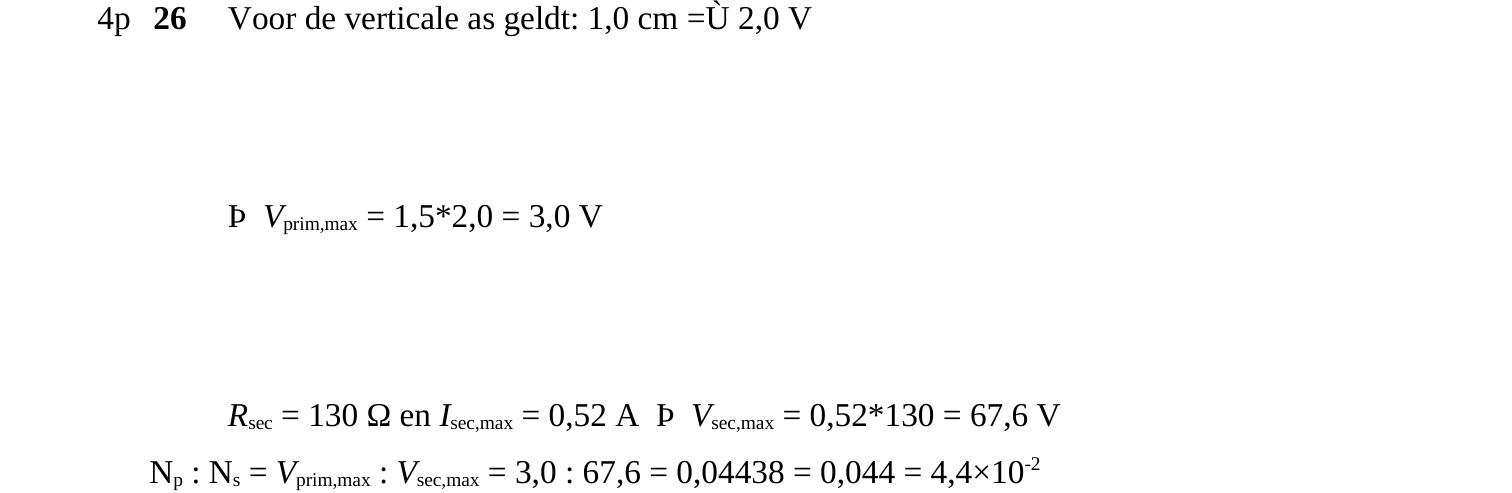

Langs de verticale as komt één cm overeen met een spanning van 2,0 V. De wisselspanning wordt nu

aangesloten op de primaire spoel van een transformator. Op de secundaire spoel wordt een weerstand

van 130 Ω aangesloten. Door deze weerstand loopt een wisselstroom met een maximale waarde van

0,52 A.

→ Bepaal de verhouding tussen het aantal primaire windingen en het aantal secundaire windingen. Geef

het antwoord in twee significante cijfers.

Kies één van de twee:

Einde.
