Eindexamen natuurkunde havo 2006 tijdvak 2 (natuurkunde 1)

opgave 1Opgave 1 Vallen op de maan

13p

23p

32p

In 1971 landde de Apollo 15 op de maan.

Astronaut David Scott deed er de valproef ^figuur1

van Galilei. Hij liet een zware hamer en een

ganzenveer tegelijkertijd van dezelfde hoogte

vallen. De hamer en de veer bereikten op

hetzelfde moment de grond. Zie figuur 1.

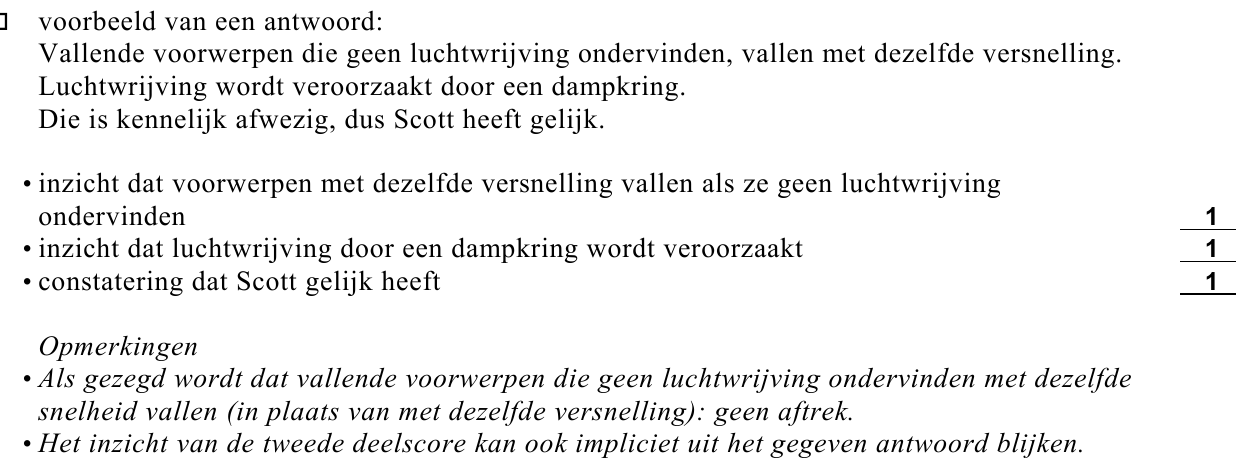

Scott zei: “Deze proef bevestigt dat de maan

geen dampkring heeft.”

Heeft Scott gelijk? Licht je antwoord toe.

De hamer en de veer vielen over een afstand

van 1,5 m en bereikten na 1,36 s de grond.

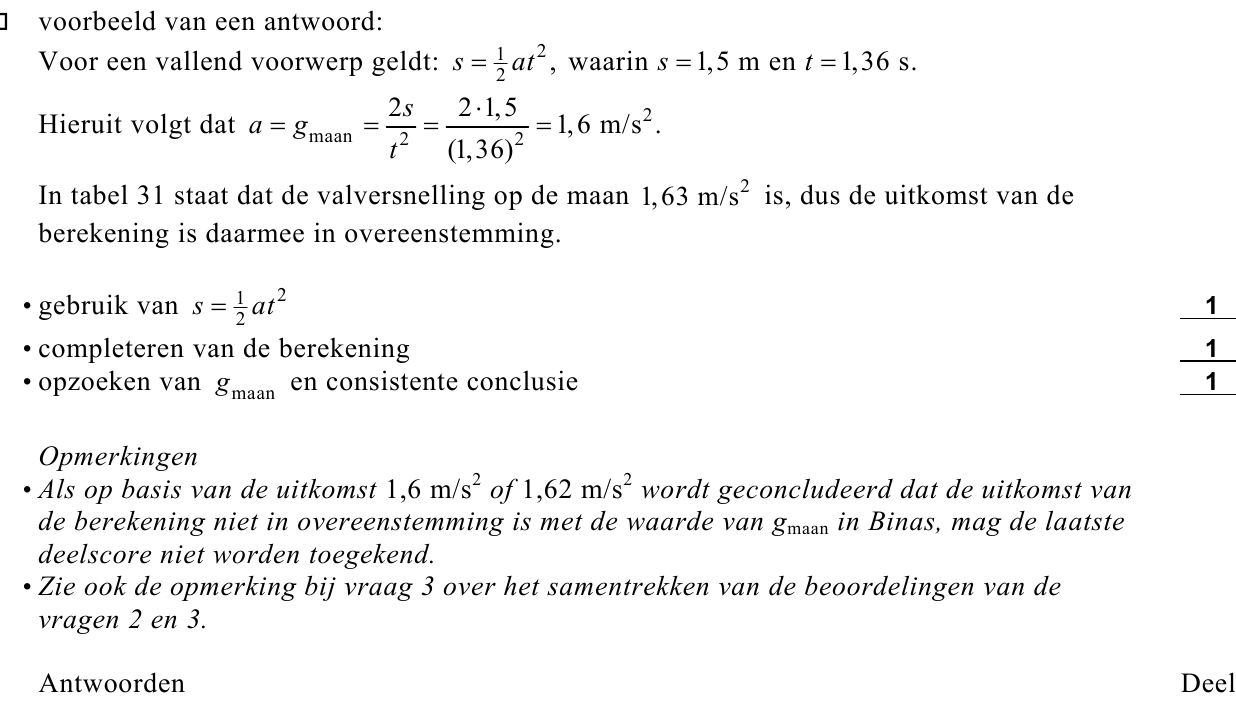

Uit deze gegevens is de valversnelling op de

maan (g_maan) te berekenen.

Voer deze berekening uit en controleer of de

uitkomst ervan overeenstemt met de waarde

van g_maan die in tabel 31 van Binas staat.

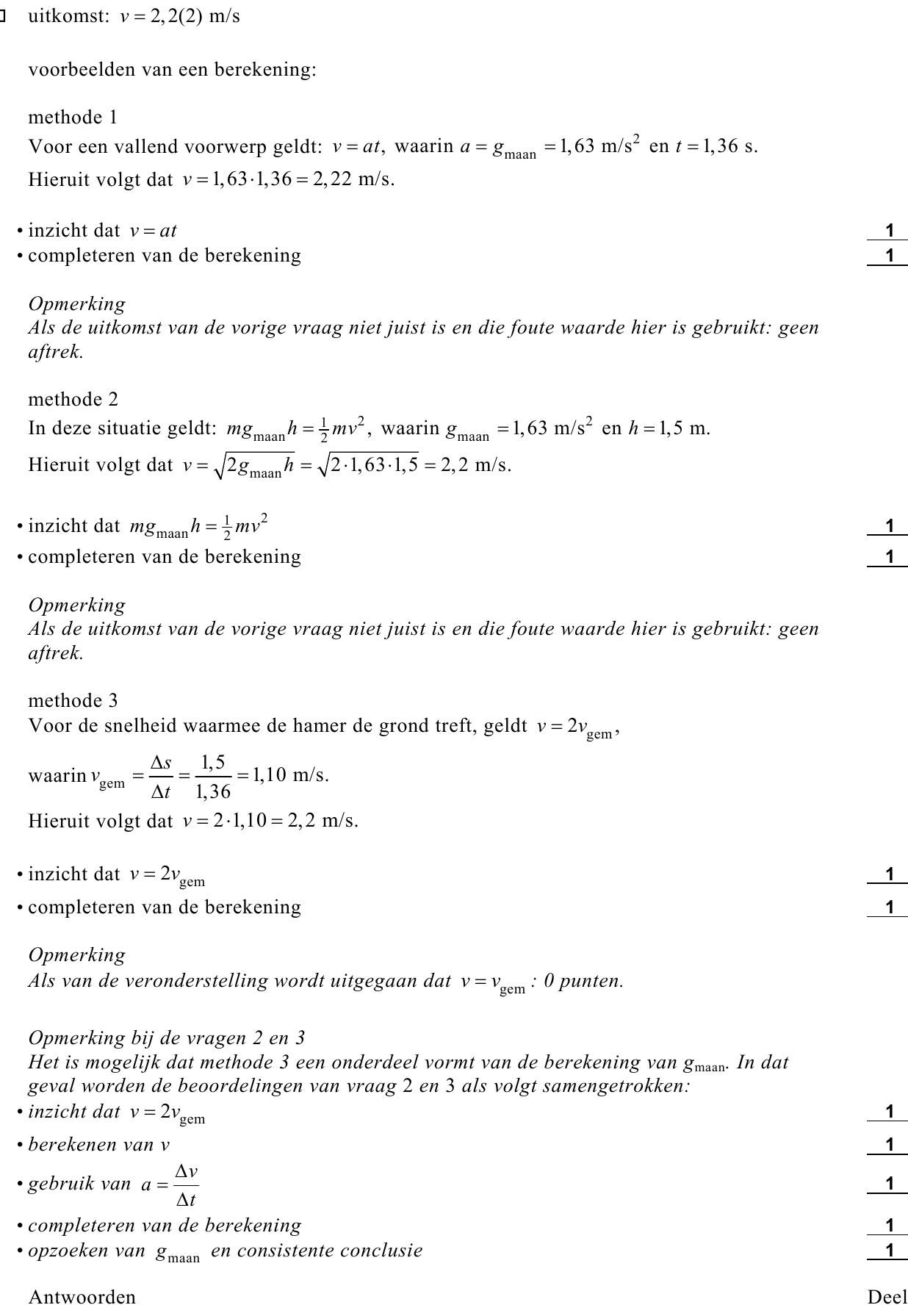

Bereken de snelheid waarmee de hamer (of de

veer) de maanbodem treft.

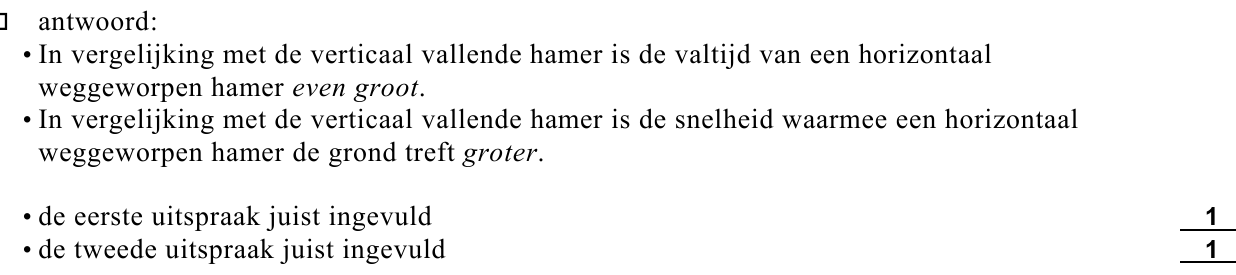

Scott had de hamer (en de veer) ook horizontaal weg kunnen gooien in plaats van deze te

laten vallen.

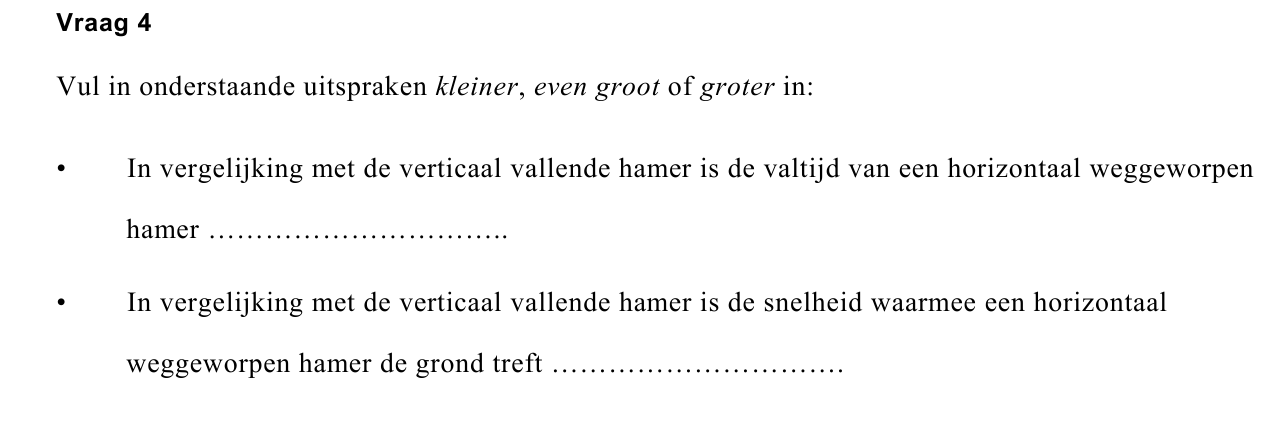

Op de uitwerkbijlage staan twee uitspraken.

42puitwerkbijlage

Vul in de uitspraken op de uitwerkbijlage kleiner, even groot of groter in.

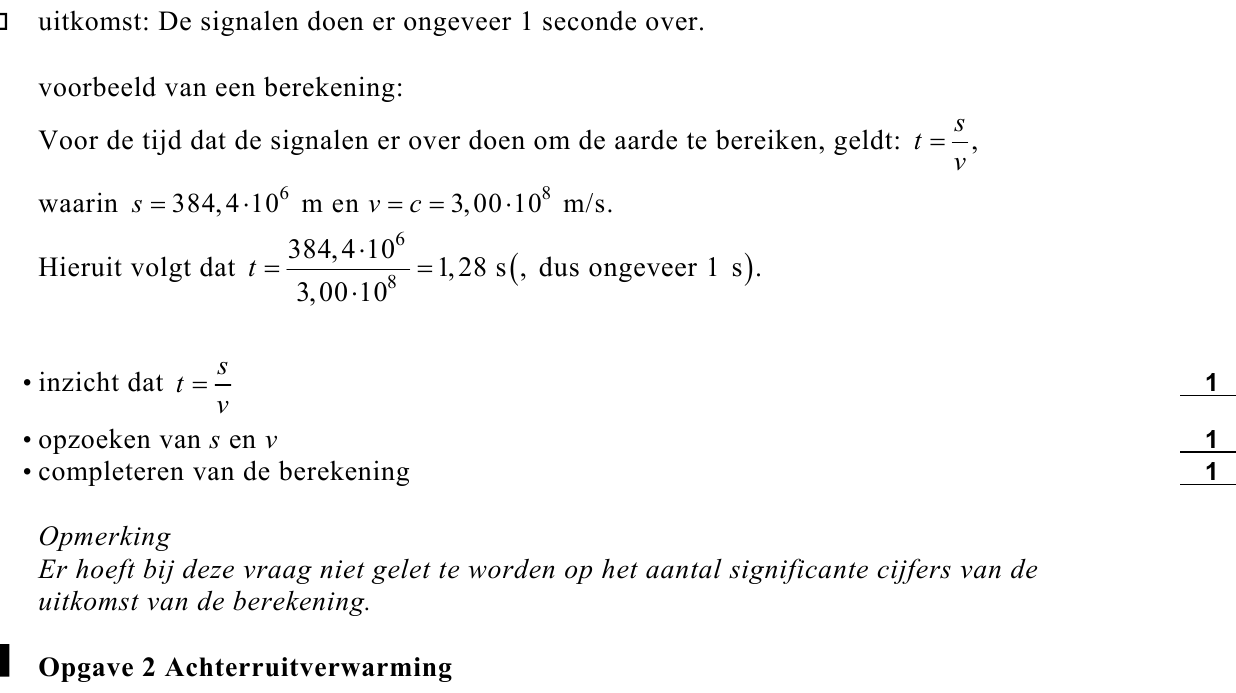

De proef was destijds ‘live’ op televisie te zien.

TV-signalen gaan met de lichtsnelheid.

53p

Bereken hoeveel seconden deze signalen er over doen om de aarde te bereiken. Je mag de

uitkomst afronden op hele seconden.

opgave 2Opgave 2 Achterruitverwarming

De meeste auto’s hebben een

achterruitverwarming zoals in figuur 2

schematisch is getekend: een aantal parallel

geschakelde dunne draden in de achterruit

die verbonden zijn met de accu.

Het vermogen van de achterruitverwarming

van een bepaalde auto is 180 W.

Op de achterruit heeft zich een laagje ijs

gevormd met een massa van 220 gram.

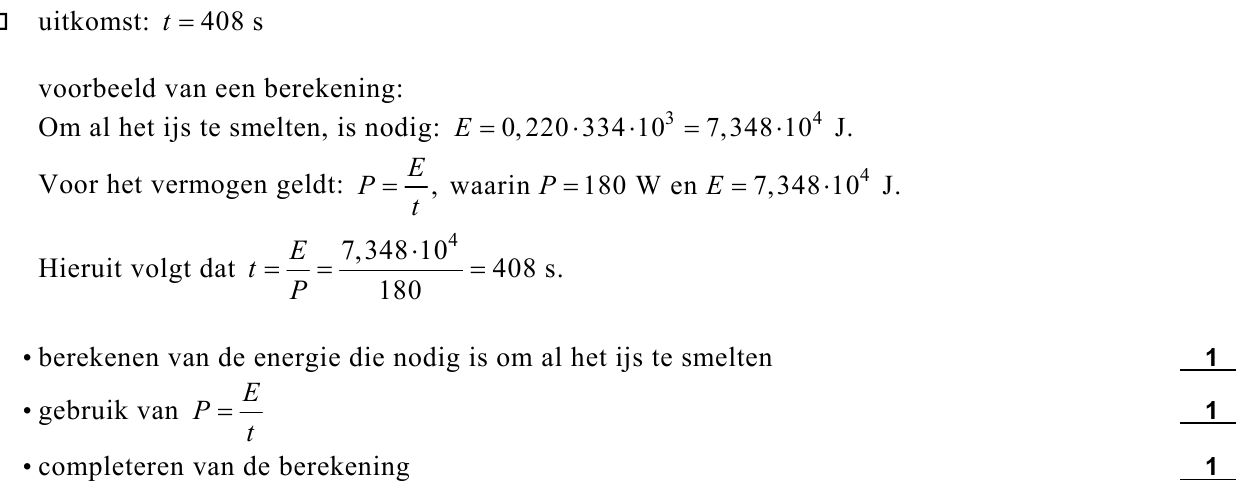

Voor het smelten van één kilogram ijs is

334·10³ J nodig.

63p

Bereken hoe lang het minimaal duurt om dit ijs te smelten.

72p

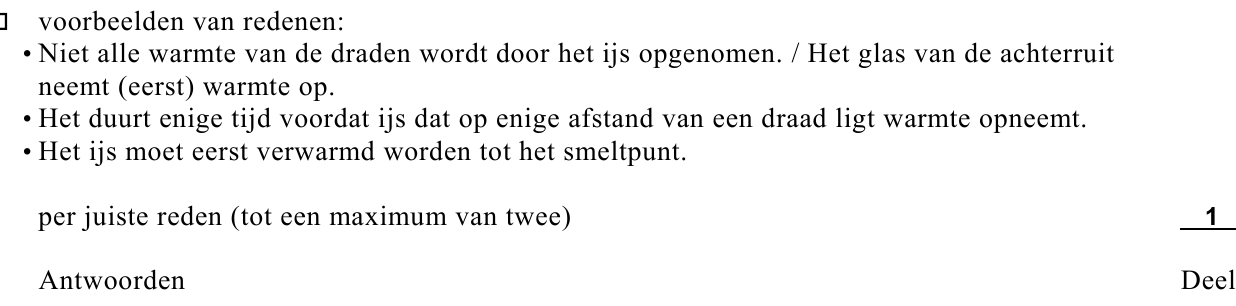

Noem twee redenen waarom het smelten in de praktijk (iets) langer duurt.

De achterruitverwarming bestaat uit dertien draden. De weerstand van de kabels die de

achterruitverwarming met de accu verbinden, is te verwaarlozen. De spanning tussen de

polen van de accu is 12,8 V.

84p

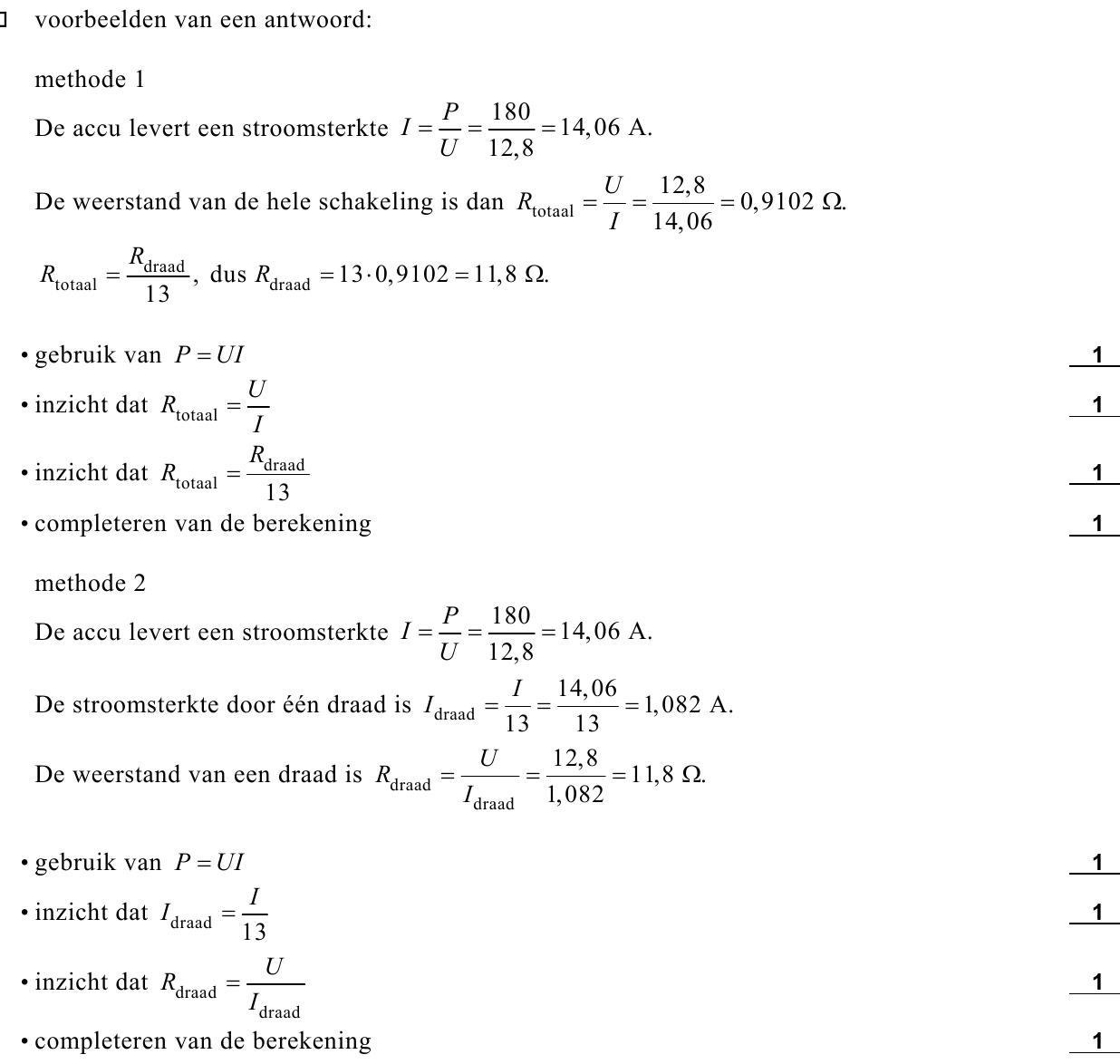

Toon aan dat de weerstand van één verwarmingsdraad 11,8 Ω is.

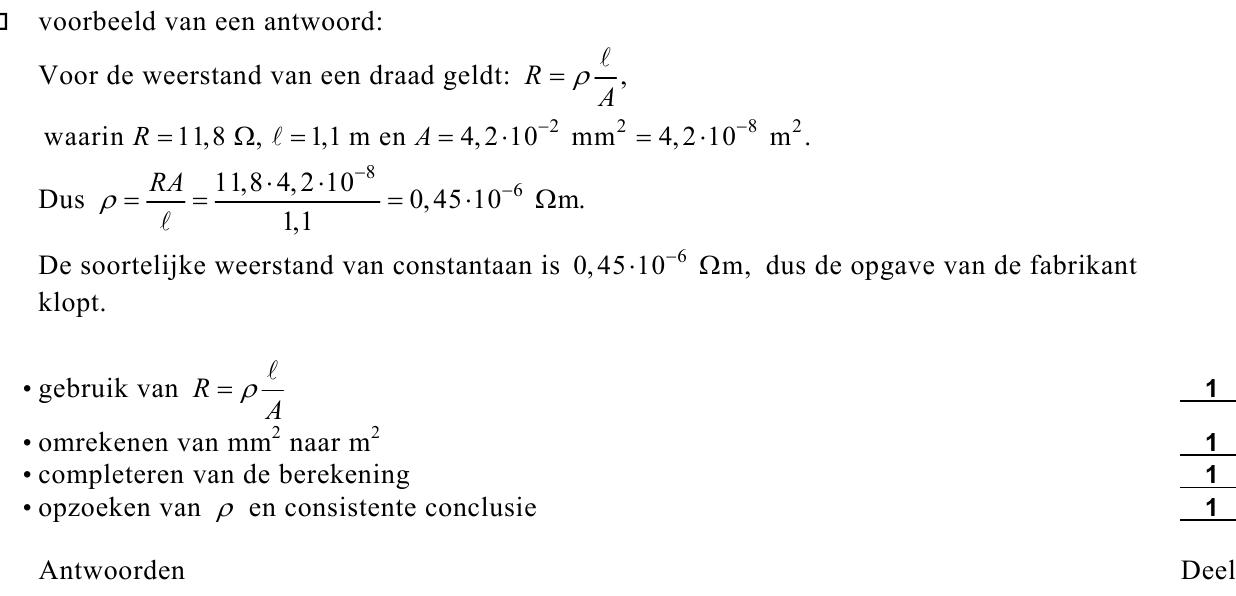

Elke draad is 1,1 m lang; de doorsnede heeft een oppervlakte van 4,2·10^–2 mm².

Volgens opgave van de fabrikant zijn de verwarmingsdraden van constantaan gemaakt.

94p

Ga na of de opgave van de fabrikant klopt.

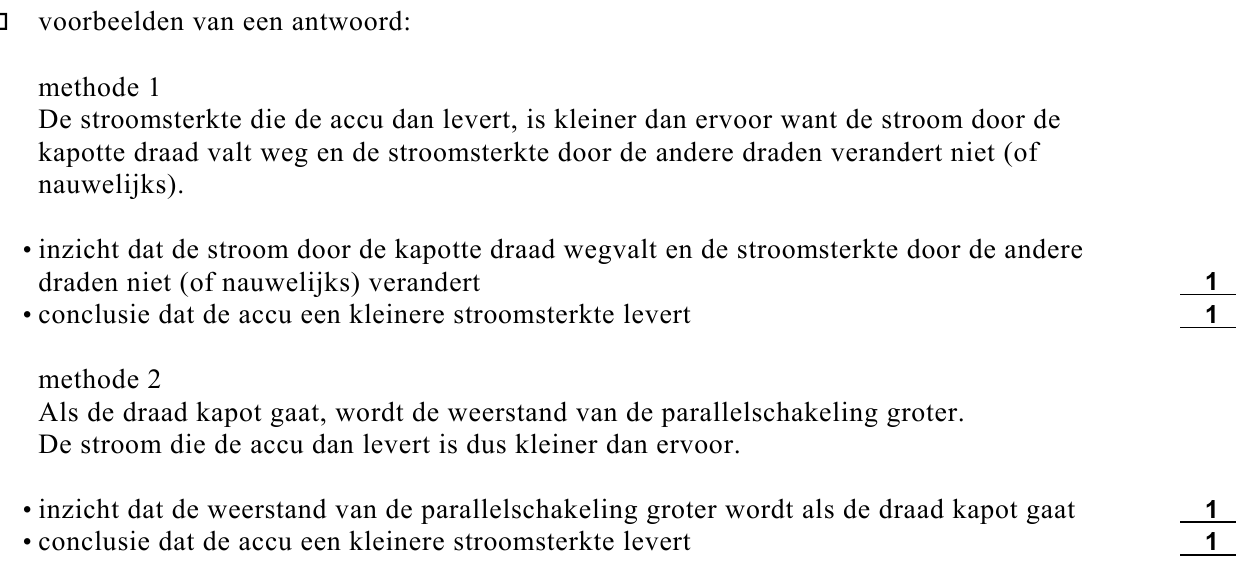

Een van de verwarmingsdraden is doorgebrand.

102p

Leg uit of de stroom die de accu dan aan de achterruitverwarming levert kleiner of groter is

dan ervoor of even groot blijft.

In figuur 3 zijn een deel van de kapotte draad

en een deel van de draad die erboven ligt, ^figuur3

vergroot weergegeven. De uiteinden P en Q

van de kapotte draad liggen op korte afstand

van elkaar (een paar mm).

Op de uitwerkbijlage staat een tabel.

113puitwerkbijlage

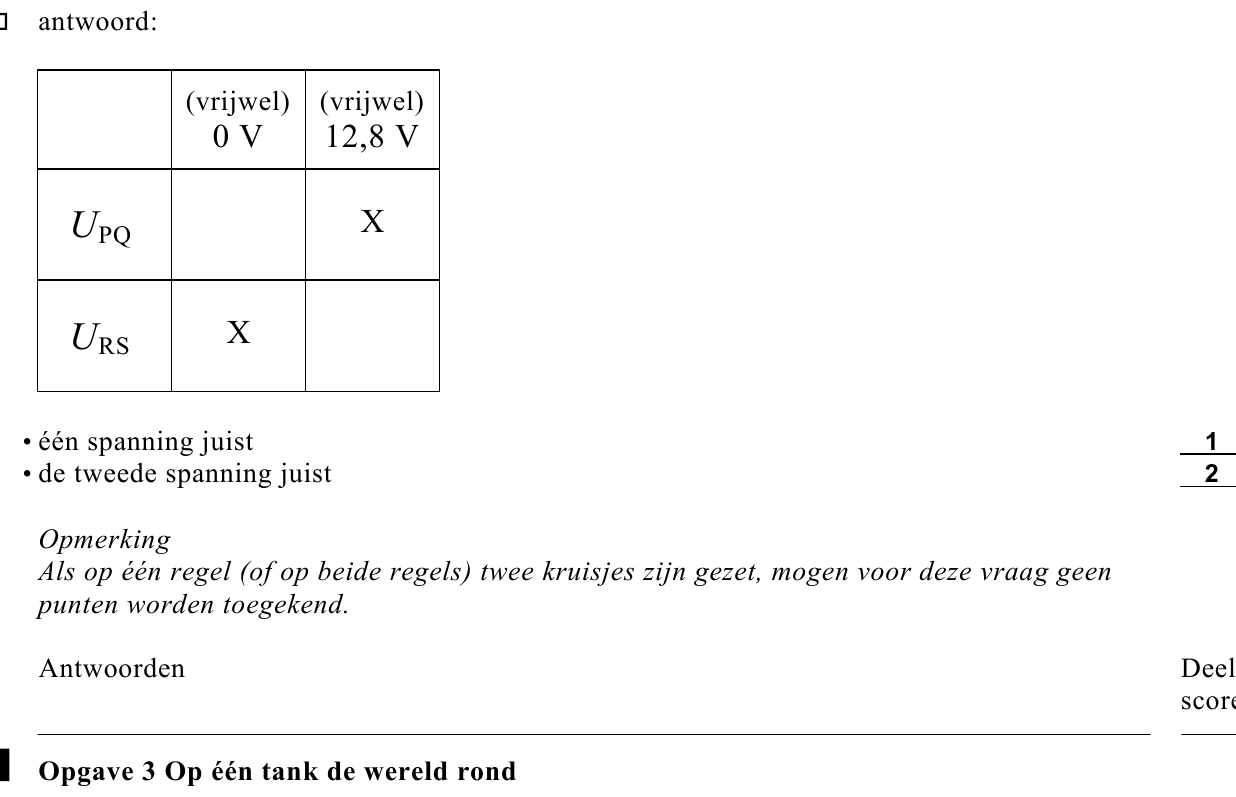

Wat kun je zeggen van de spanning tussen de

punten P en Q en van de spanning tussen de punten R en S? Zet daartoe in de tabel op de

uitwerkbijlage op de juiste plaatsen een kruisje.

opgave 3Opgave 3 Op één tank de wereld rond

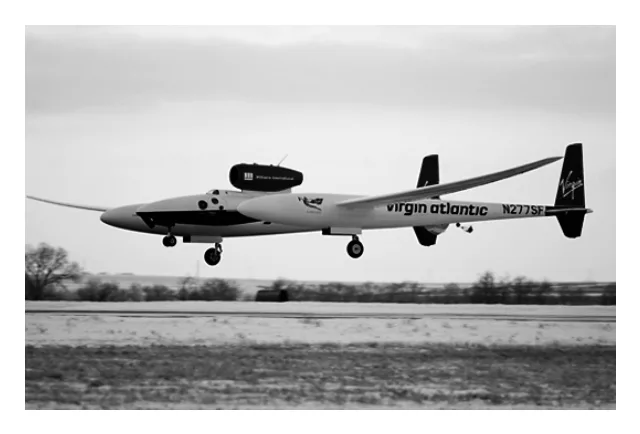

Vorig jaar heeft de Amerikaan Steve Fossett in een speciaal vliegtuig, de Globalflyer (zie figuur 4 figuur 4), een vlucht rond de wereld gemaakt. Het bijzondere aan deze vlucht was dat onderweg geen enkele keer werd bijgetankt: op één tank de wereld rond. Op de website van het project staat dat de vlucht 67 uur, 1 minuut en 46 seconde duurde. Daarbij legde het vliegtuig een afstand van 19880 zeemijl af.

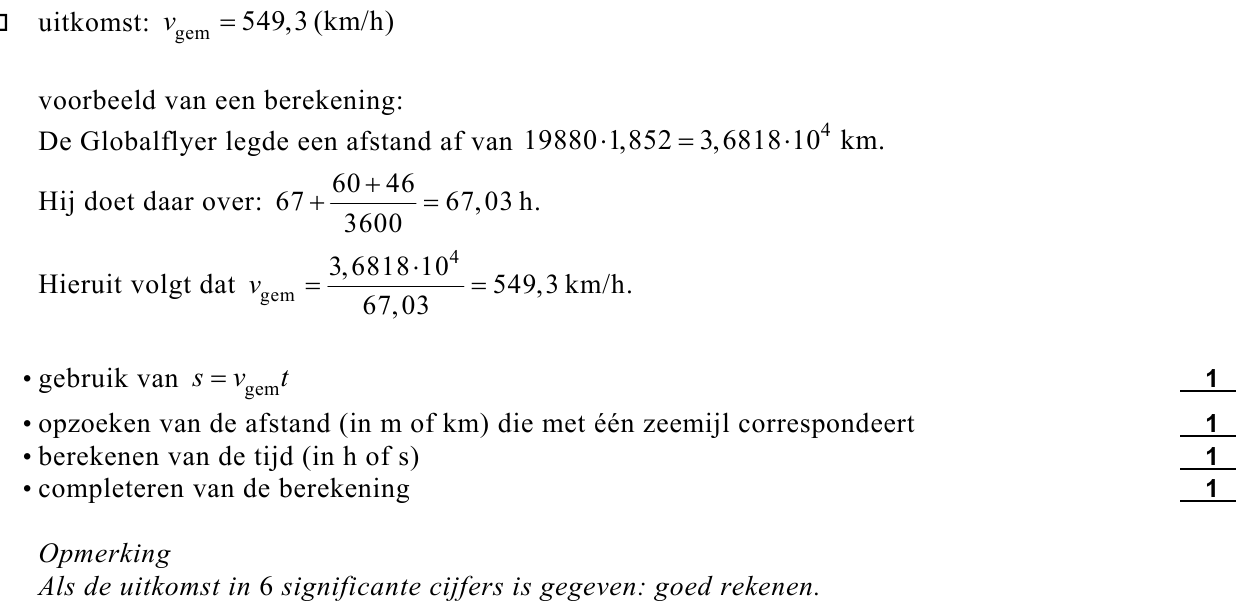

→ Bereken de gemiddelde snelheid, in km/h, van de Globalflyer tijdens zijn vlucht rond de wereld. Gebruik tabel 5 van Binas. Tijdens de vlucht werkten drie krachten z op figuur 5 het vliegtuig: de zwaartekracht F r , de stuwkracht van de motor F r motor en de kracht F r lucht die de lucht op het vliegtuig uitoefende. In figuur 5 zijn de krachten F r en F r als z motor vectoren weergegeven op een moment dat het vliegtuig met constante snelheid op een constante hoogte vloog. Figuur 5 staat ook op de uitwerkbijlage.

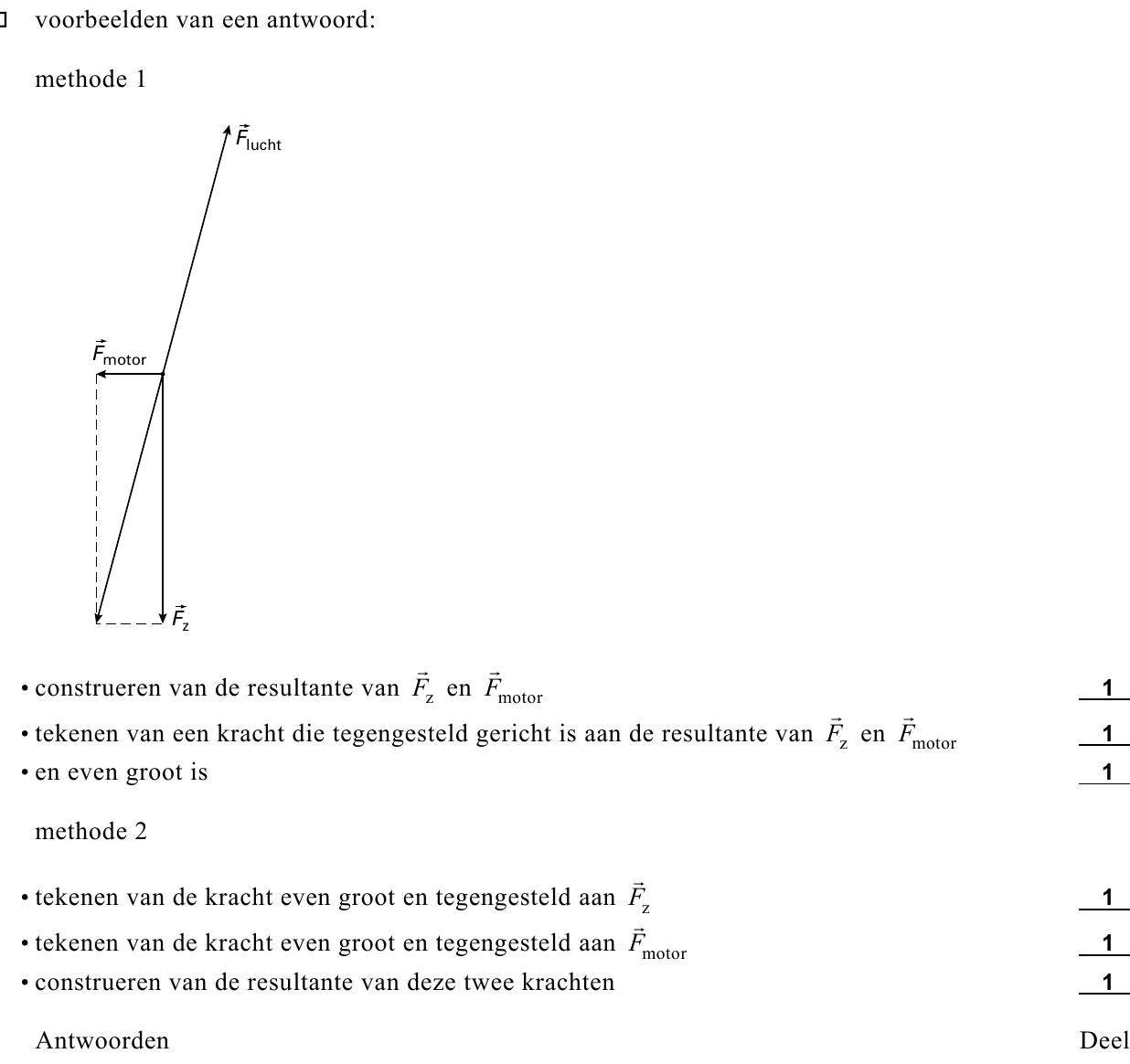

→ Construeer in de figuur op de uitwerkbijlage de kracht F r lucht . De website van het project vermeldt meer gegevens over de vlucht: - totale massa bij vertrek: 10158 kg; - verbruikte brandstof: 6768 kg; - nuttig vermogen van de motor: gemiddeld 0,46 MW. Bij de verbranding van 1,0 kg brandstof komt 48·10 6 joule vrij. Neem aan dat het rendement van de motor tijdens de reis constant was.

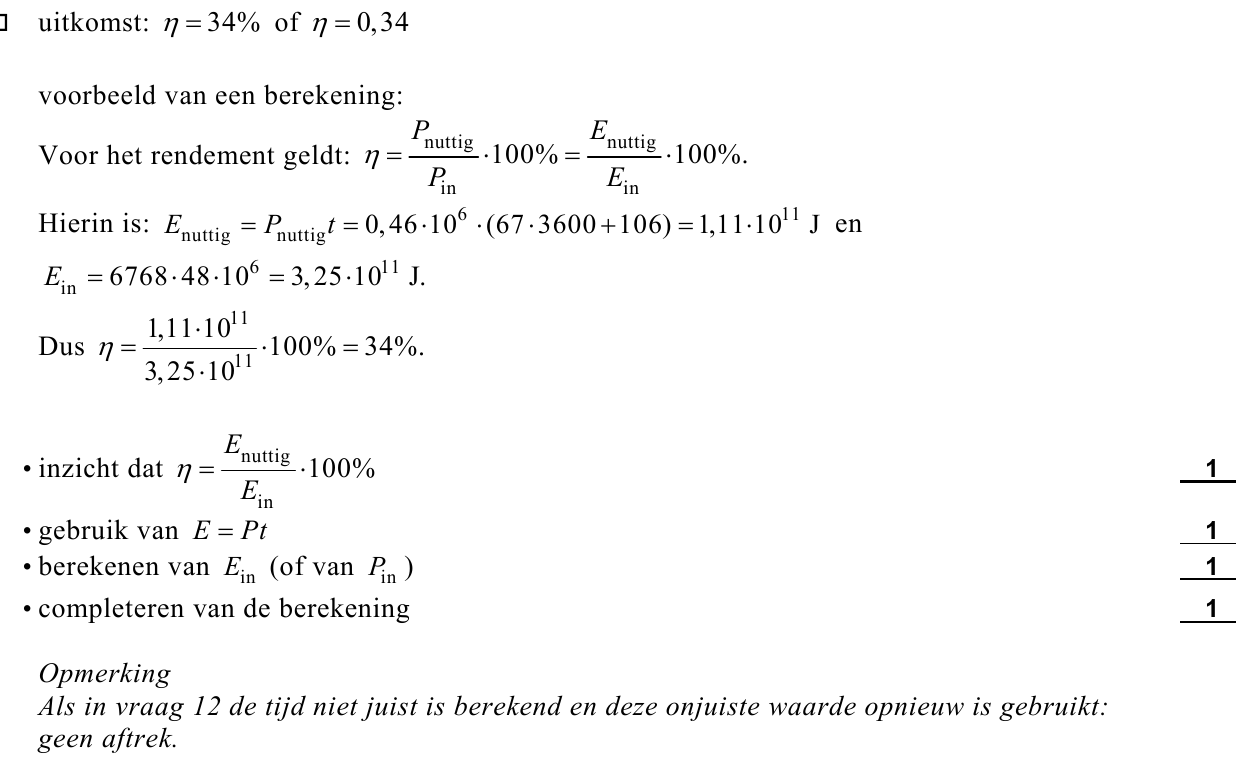

→ Bereken het rendement van de motor. Het vermogen van 0,46 MW dat op de website staat, is het gemiddelde vermogen dat de motor leverde tijdens de vlucht. Aan het begin van de eerste dag moest de motor echter 1,4 MW vermogen leveren. Aan het eind van de laatste dag kon Fossett het vliegtuig bij een motorvermogen van 0,30 MW in de lucht houden.

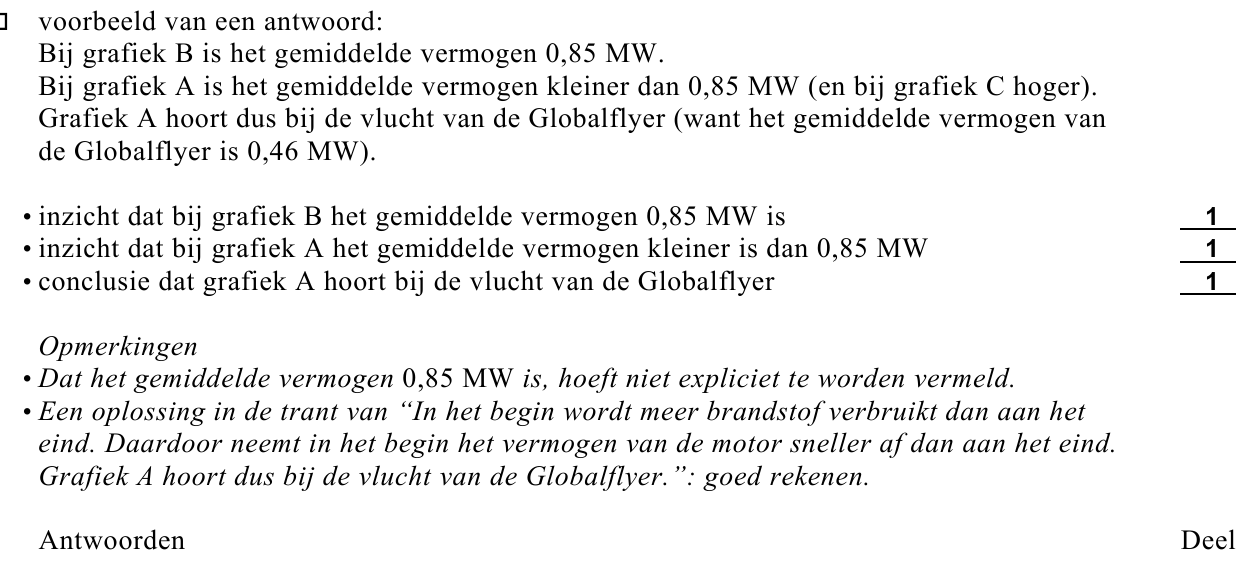

In figuur 6 zijn de drie grafieken A, B en C getekend. Eén van deze grafieken geeft het figuur 6 verloop van het geleverde vermogen van de motor als functie van de tijd weer. → Leg uit welke grafiek, A, B of C, bij de vlucht van de Globalflyer hoort. Bij het neerkomen op de landingsbaan had de Globalflyer een horizontale snelheid van 80 m/s.

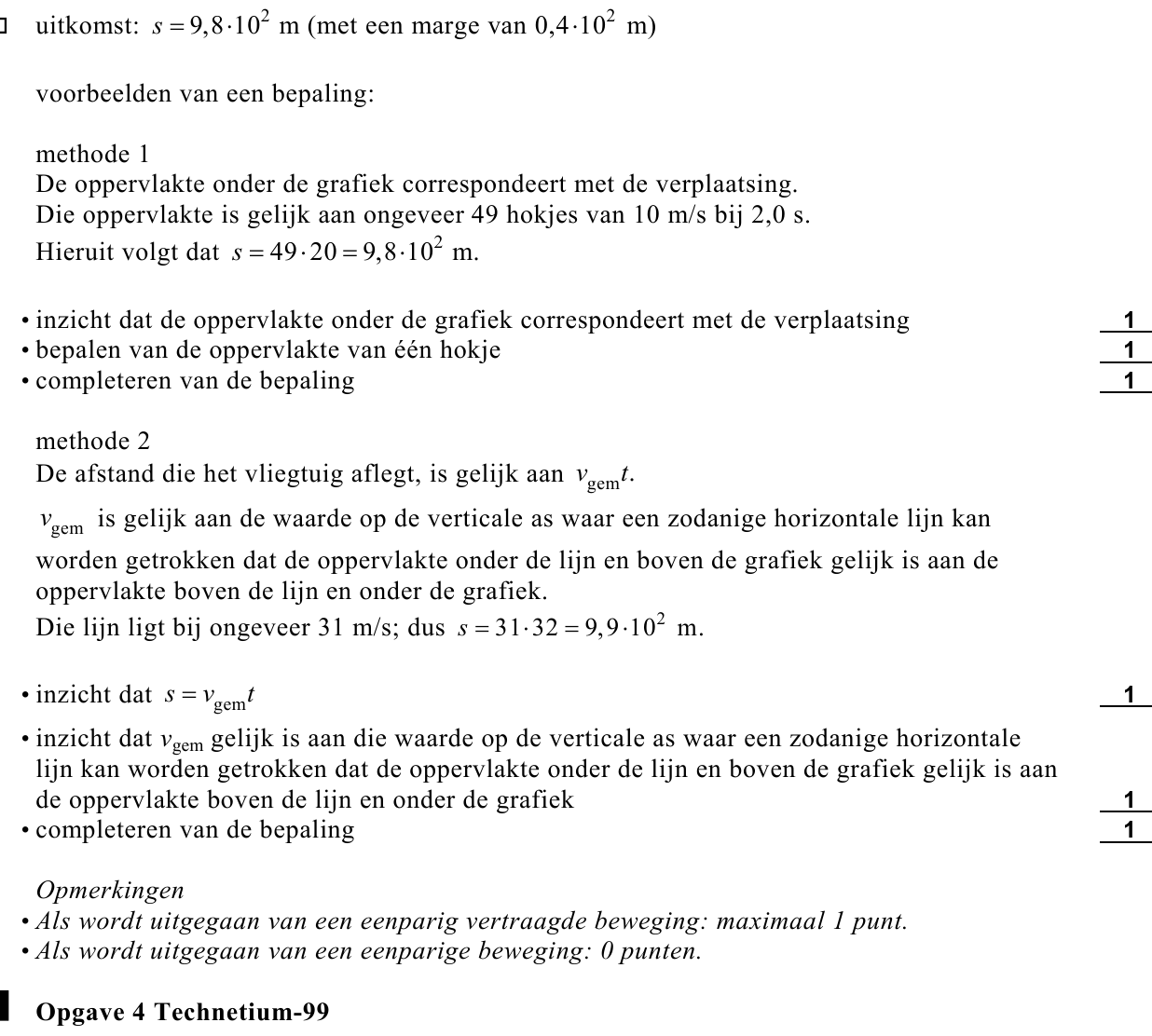

Op de uitwerkbijlage staat het ( v , t )-diagram van het vliegtuig op de landingsbaan. → Bepaal met behulp van de figuur op de uitwerkbijlage de afstand die het vliegtuig op de landingsbaan aflegde.

opgave 4Opgave 4 Technetium-99

Radioactief afval van kerncentrales bevat een grote verscheidenheid aan radioactieve stoffen. Een van die stoffen is technetium-99 (Tc-99) dat een zeer lange halveringstijd heeft.

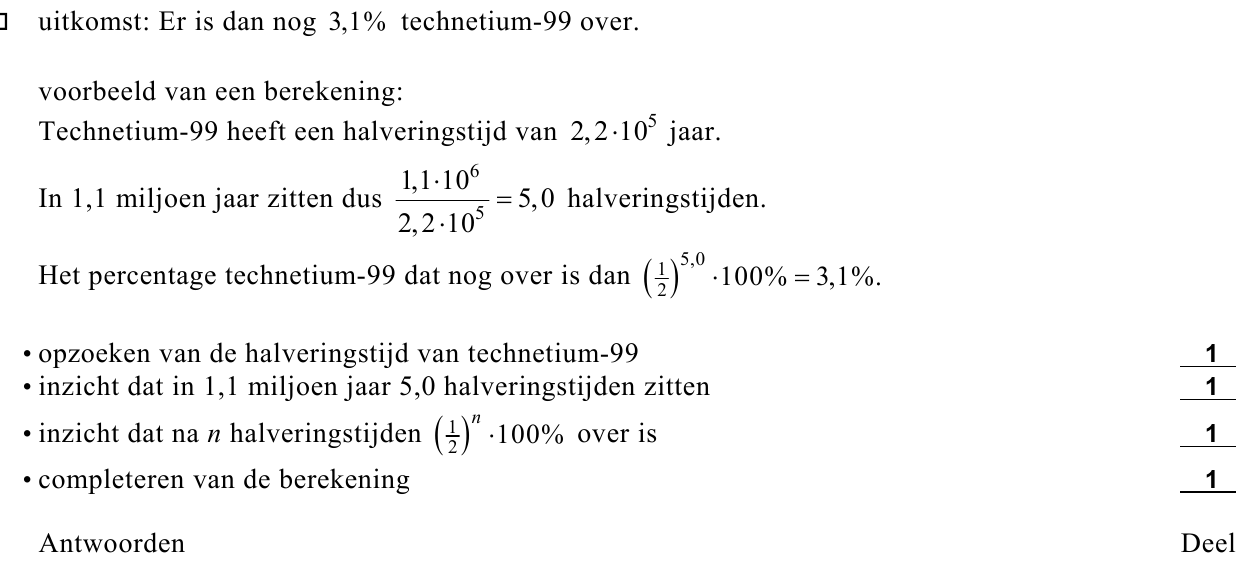

→ Bereken hoeveel procent van een bepaalde hoeveelheid technetium-99 over is na 1,1 miljoen jaar. Tegenwoordig onderzoekt men de mogelijkheid om een langlevende radioactieve stof als technetium-99 om te zetten in een stof die sneller vervalt. Daartoe bestraalt men het technetium met neutronen. Als een technetium-99-kern een neutron invangt, ontstaat de isotoop technetium-100.

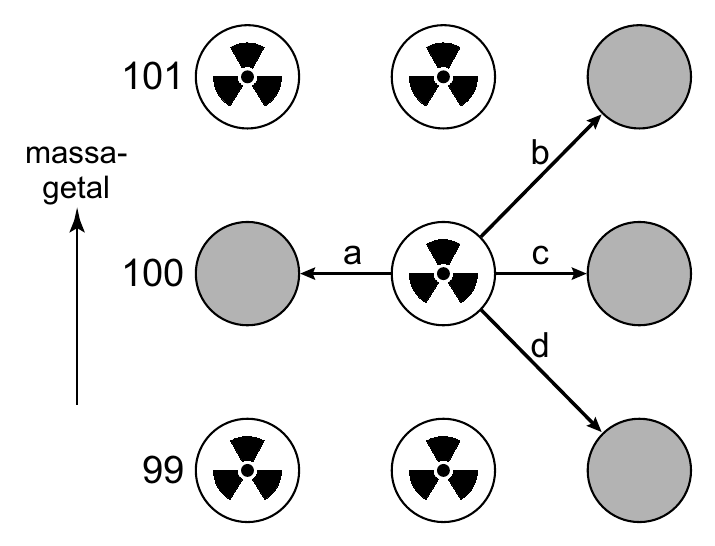

→ Hoeveel neutronen bevat een technetium-100-kern? Licht je antwoord toe. In figuur 7 zijn twaalf kernen als cirkels weergegeven. De kernen die verticaal onder figuur 7 elkaar staan, hebben hetzelfde atoomnummer; de kernen die horizontaal naast elkaar staan, hebben hetzelfde massagetal. De grijze kernen zijn stabiel, de andere isotopen zijn radioactief. Vanuit de cirkel die de technetium-100-kern voorstelt, zijn de vier pijlen a, b, c en d

getekend. Eén van die pijlen stelt het β – -verval voor van technetium-100. → Leg uit welke pijl. Het verloop van de activiteit van een bepaalde hoeveelheid technetium-100 is gemeten. Op de uitwerkbijlage staat de grafiek van die metingen.

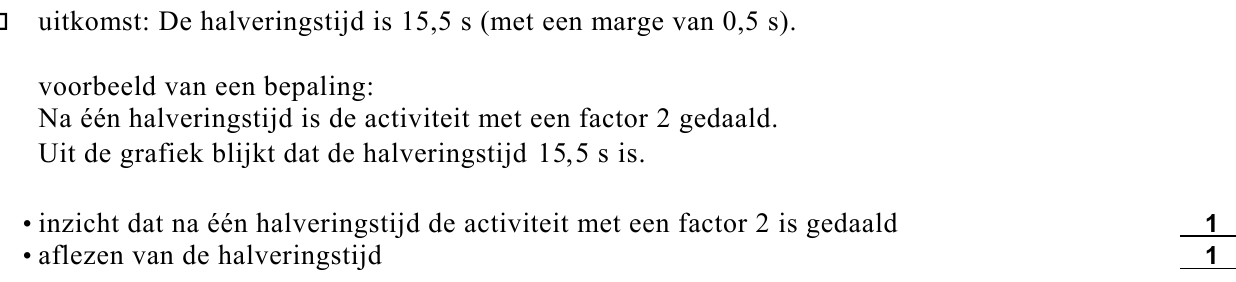

→ Bepaal hiermee de halveringstijd van technetium-100.

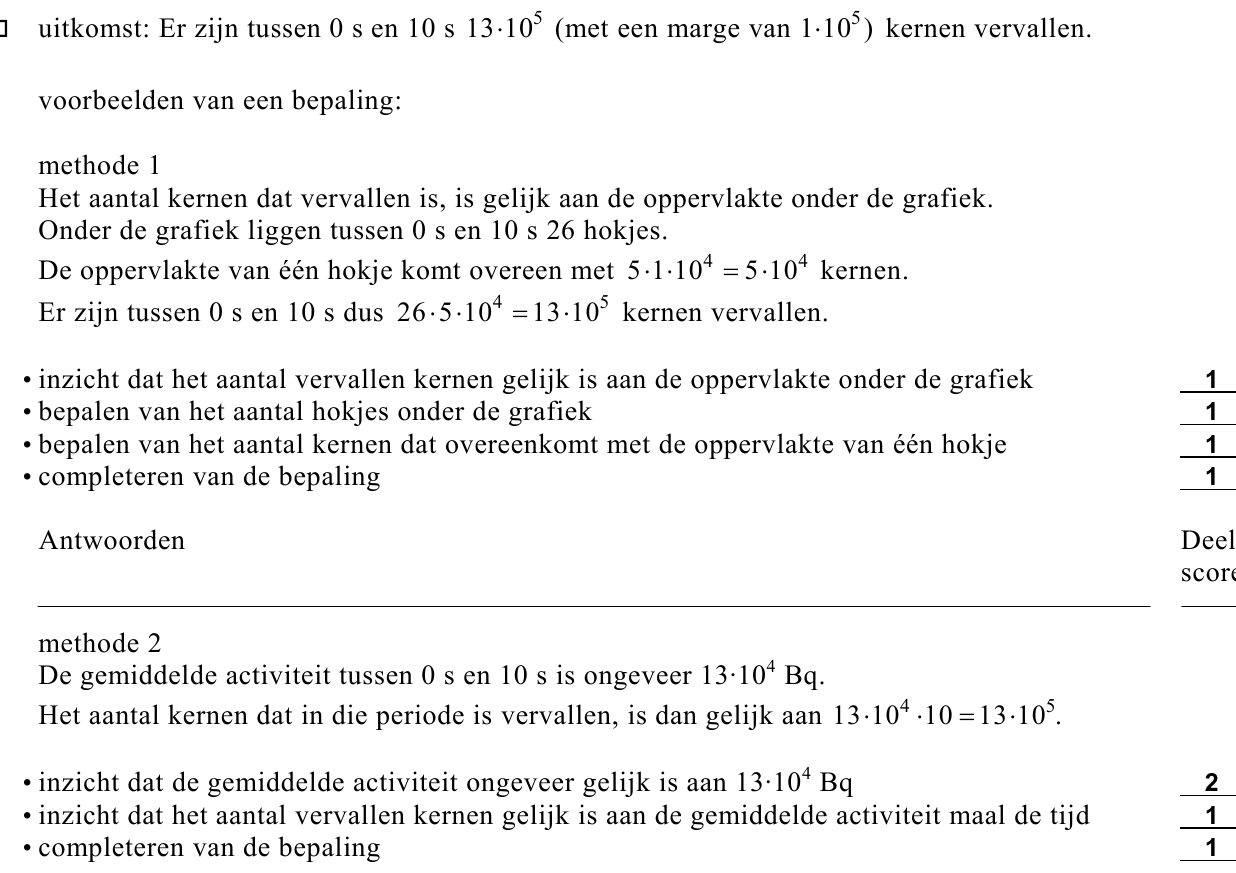

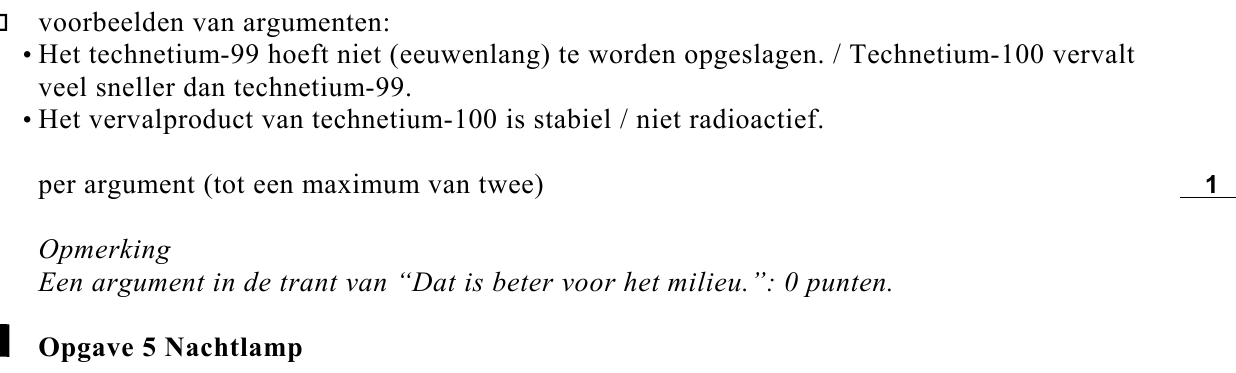

→ Bepaal met behulp van de grafiek op de uitwerkbijlage het aantal kernen dat tussen 0 s en 10 s is vervallen. Hoewel het chemisch afscheiden van technetium-99 en het bestralen met neutronen kostbaar is, overweegt men sterk om dit te gaan uitvoeren. Stel, je bent minister van VROM (Volkshuisvesting, Ruimtelijke Ordening en Milieu) en je besluit om deze techniek toe te gaan passen.

opgave 5Opgave 5 Nachtlamp

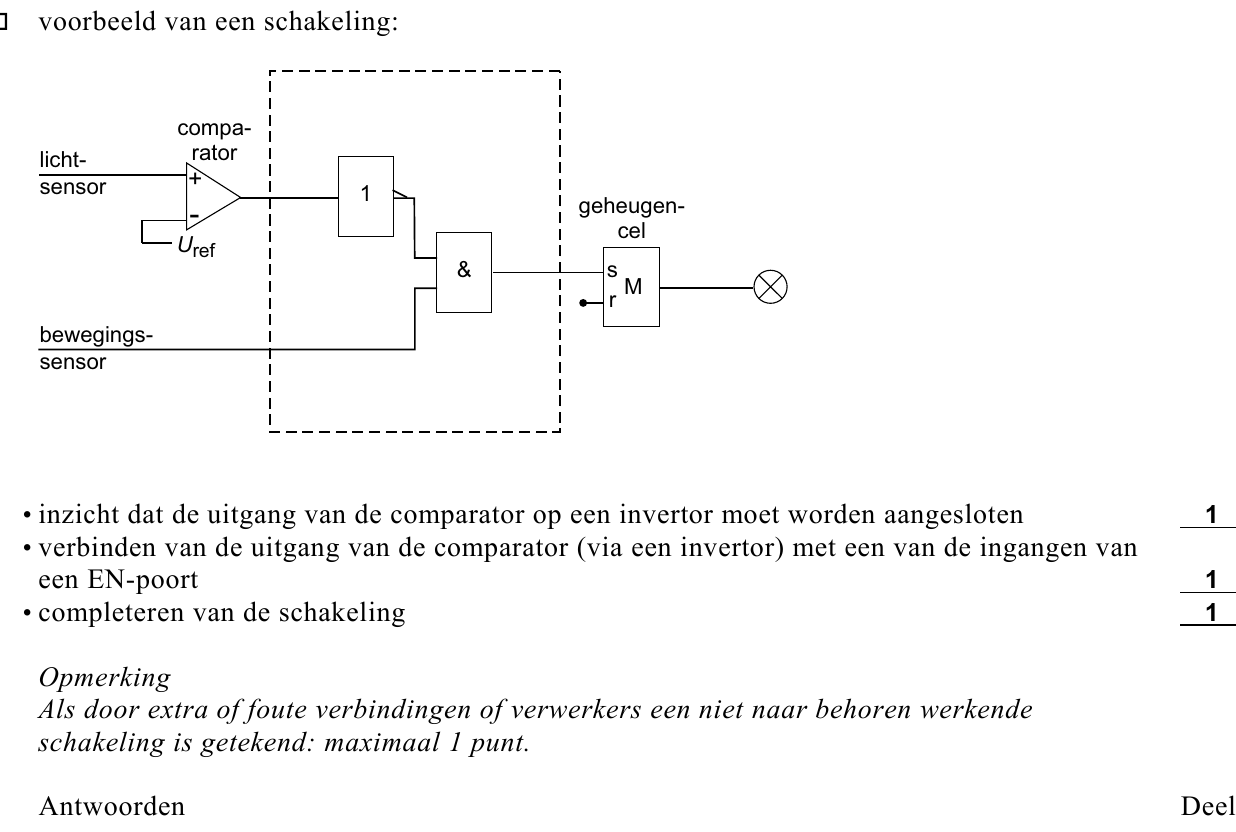

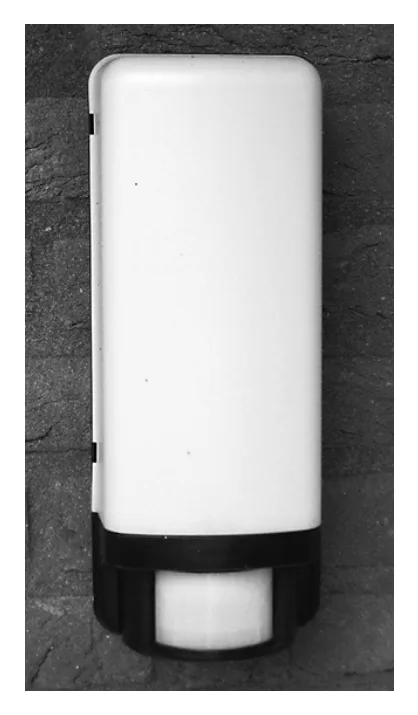

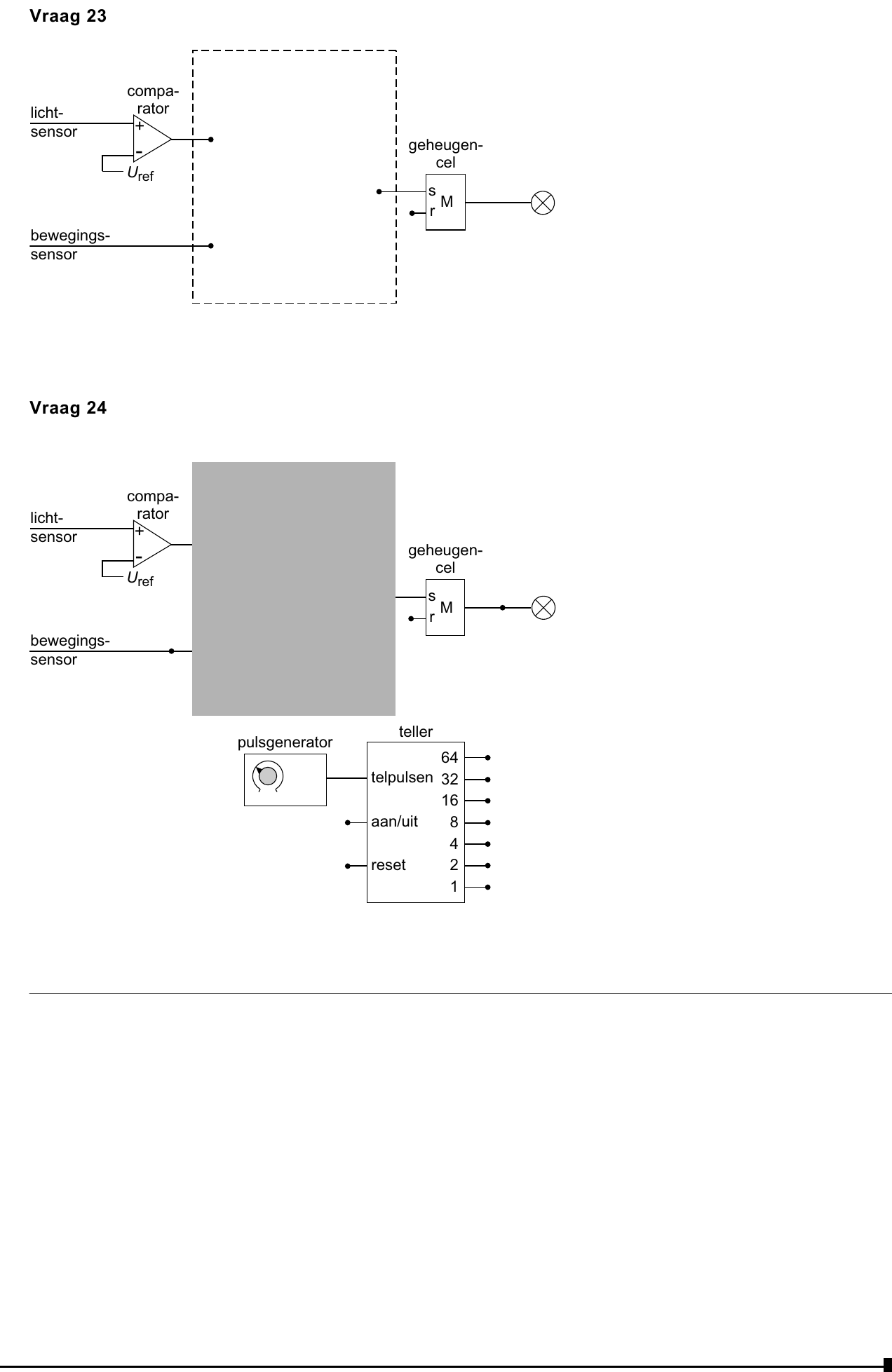

Liesbeth heeft een lamp aangeschaft van het type dat in figuur 8 is afgebeeld. figuur 8 De lamp is uitgerust met een lichtsensor en een bewegingssensor die zijn opgenomen in een automatische schakeling. De schakeling zorgt ervoor dat de lamp automatisch aangaat als het (bijna) donker is en er tevens beweging wordt gedetecteerd. Figuur 9 geeft een deel van deze schakeling weer. De lichtsensor geeft een spanning af die toeneemt als er meer licht op de sensor valt. De bewegingssensor geeft een hoog signaal als hij beweging waarneemt en een laag signaal als er geen beweging is. Als de uitgang van de geheugencel hoog is, brandt de lamp. figuur 9 Figuur 9 staat ook op de uitwerkbijlage.

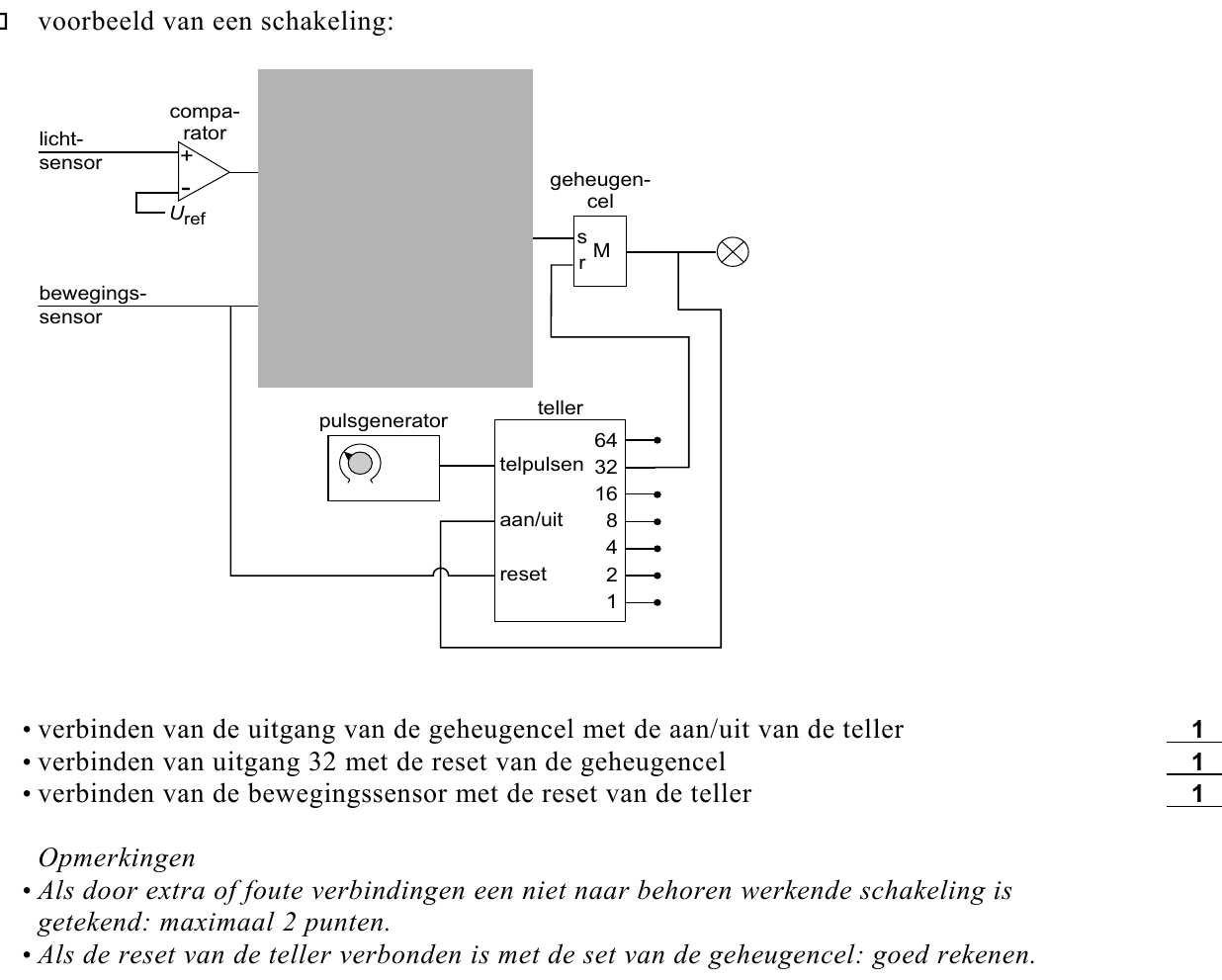

→ Maak de schakeling compleet. Je hoeft nog niets op de reset van de geheugencel aan te sluiten. Wanneer er geen beweging meer wordt gedetecteerd, moet de lamp na een bepaalde tijd automatisch uitgaan. Hiervoor wordt de schakeling buiten de grijze rechthoek uitgebreid met een teller en een pulsgenerator. Zie figuur 10. figuur 10

De schakeling moet aan de volgende eisen voldoen: • De lamp moet automatisch aangaan als het (bijna) donker is en er tevens beweging wordt gedetecteerd. Daarvoor zorgt het bovenste deel van de schakeling. (Voor het vervolg van deze vraag is het niet van belang of je in de grijze rechthoek de juiste verwerkers hebt aangebracht.) • Wanneer de lamp aangaat, moet de teller gaan tellen. • Als de lamp echter brandt terwijl er nog (of weer) beweging wordt gedetecteerd, wordt de teller op nul gehouden (of gezet). • Wanneer uitgang 32 hoog wordt, stopt de teller en moet de lamp uitgaan. Figuur 10 staat ook op de uitwerkbijlage.

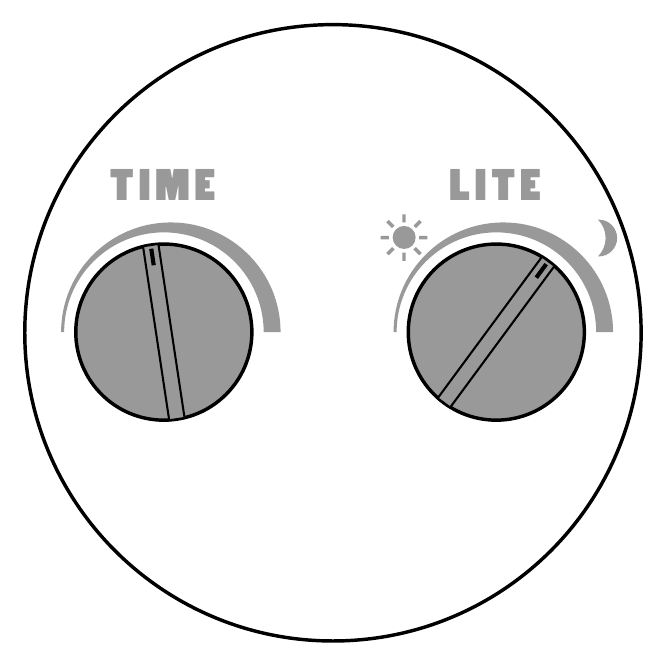

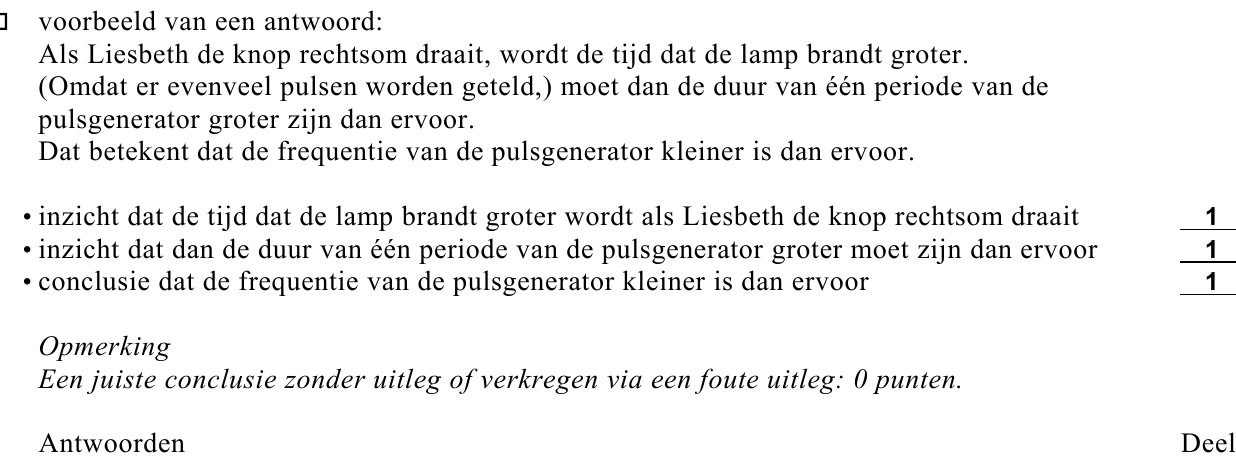

→ Maak de schakeling op de uitwerkbijlage compleet zodat aan de nieuwe eisen wordt voldaan. Op de onderkant van de lamp zitten twee knopjes die naar links of naar rechts gedraaid figuur 11 kunnen worden. Zie figuur 11. Met het linkerknopje kan de frequentie van de pulsgenerator worden ingesteld. Hierdoor verandert de tijd (TIME) dat de lamp blijft branden. Liesbeth draait dat knopje rechtsom (met de wijzers van de klok mee).

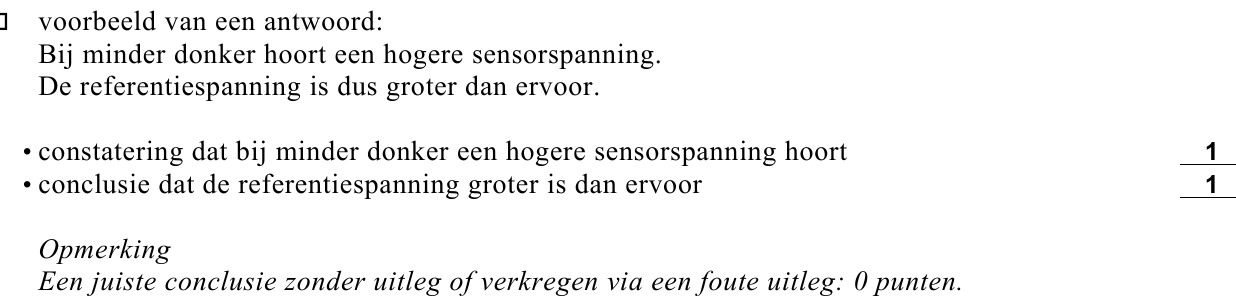

→ Leg uit of de frequentie van de pulsgenerator nu kleiner of groter is dan ervoor. Met het rechterknopje kan de referentiespanning van de comparator worden ingesteld. Liesbeth vindt dat de lamp pas aangaat wanneer het al erg donker is. Ze draait het rechterknopje zo dat de lamp aangaat wanneer het nog minder donker is.
